閘閥的結構形式及應用情況介紹
發布時間：2019-08-21 13:43:22 發布人：離心泵

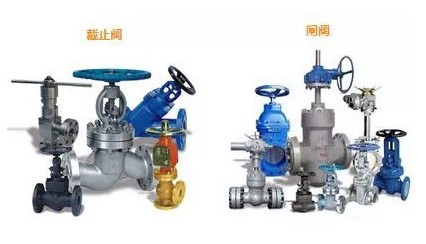

閘閥是閥門產品中常見的閥門，閘閥主要有4種結構，楔式彈性單閘板閘閥、楔式雙閘板閘閥、帶彈簧預緊的平行式雙閘板閘閥和帶頂塊撐開的平行式雙閘板閘閥。NI中閘閥的口徑DN一般都在80mm以上，核1級閘閥閥體必須采用鍛件，只有核2、3級的閘閥閥體才允許用鑄件，但由于鑄件質量不易控制和保證，因此往往還是采用鍛件。為防止介質外泄漏，通常閘閥都采用雙層填料帶引漏管，并設有碟簧預緊裝置來防止填料松動。采用的驅動方式有手動和電動兩種，用作電動閘閥的電傳動裝置應考慮電機的轉動慣性對關閉力的影響，采用帶制動功能的電機，以防過載。
閥體與閥蓋的連接有法蘭螺栓和壓力自封蓋兩種形式，但法蘭螺栓連接應用更為普遍，因為這種結構有利于加一道唇邊密封焊，密封更為可靠。4種閘閥結構不同，性能也不同。楔式彈性單閘板閘閥具有密封副結構簡單，堅固可靠的特點，但制造上要求閘板與閥體的密封面配合角度誤差要求嚴格，在主回路系統用得較多。楔式雙閘板閘閥結構是火力電站慣用的結構形式，由于楔形雙板角度可自行調節，密封較為可靠，維修也較方便。帶彈簧預緊的平行式雙閘板閘閥具有閘板在關閉時載荷不會陡增的優點，但同時會帶來彈簧力使閘板在啟閉時始終不脫開閥座，密封面相對磨損要大，同時閘板密封副零件多，組裝不便。帶頂塊撐開的平行式雙閘板閘閥采用的是靠頂塊使兩閘板沿斜面錯開的方法來使閘閥關緊，密封比較可靠，但也存在閘板密封副零件多的問題。
除了上述的4種結構外，還有兩種無填料函的閘閥。一種是國外報道過的液壓驅動的閘閥，借助自身壓力水推動活塞開啟或關閉閥門。由于活塞通過閥桿直接與閘板相連，因此沒有填料密封，可以避免外漏點。但活塞與缸體的密封很難做到一點不漏，因此如何保持壓力的穩定需在控制系統中采取措施。另一種是我國自行設計研制成功的全封閉型電動閘閥，該閥采用了特制的屏閉式電機，通過浸水工作的內行星減速機構使閘板作啟閉運動，由于采用了滾動絲杠副，而且無填料，因此減少了能耗，并且對保證運行安全和簡化維護保養都有良好的效果。這兩種閘閥存在的缺點是結構較復雜，造價較高。
下面對主要的閘閥類型和應用情況作一個羅列：
1、大功率石墨慢化反應堆核電廠一回路上（主要）應用的電動楔式雙閘板閘閥，公稱壓力PN10.0MPa，公稱通徑DN800mm，工作溫度290℃。
2、焊接連接液動雙閘板平行式閘閥，公稱壓力PN17.5MPa，工作溫度315℃，公稱通徑DN350~400mm。
3、快中子反應堆核動力裝置帶冷凍固封填料的彈性板閘閥。
4、水—水動力堆機組用的內壓自密封式閥蓋楔式雙閘板閘閥，公稱壓力PN16.0MPa，公稱通徑DN500mm。
5、輕水冷卻劑一回路上（主要）應用的電動楔式雙閘板閘閥，公稱壓力PN45.0MPa，溫度500℃，公稱通徑DN500mm。
6、大功率石墨慢化沸水堆核電廠釋熱元件換料機用的雙閘板帶導流孔平行式閘閥，其公稱壓力PN8.0MPa，開啟或關閉閥門只能在壓力降為△P≤1.0MPa下進行。
7、行程部件上帶蝶形彈簧的楔式雙閘板閘閥，中法蘭采用螺栓連接，采用密封焊。
8、汽輪機裝置的蒸汽和工藝水管路上（主要）應用焊接連接電動彈性板閘閥，公稱壓力PN2.5MPa，工作溫度200℃，公稱通徑DN100~800mm。
