泵法蘭墊片如何選用？
發布時間：2021-03-25 09:36:28 發布人：泵
墊片是泵法蘭連接的主要密封件，因而正確選用墊片也是保證法蘭連接不泄漏的關鍵。根據制作材料的不同，墊片可以分為很多種類。除了墊片的類型，墊片的標識和選型也很重要！
一、墊片的結構型式
工業上使用的平墊片一般由密封元件及內、外加強環組成，密封元件或稱墊片本體是阻止泄漏的關鍵部分。其常用的材料有非金屬材料，如柔性石墨、聚四氟乙烯、纖維增強橡膠基復合板等。此外，密封元件材料也可以是剛性或柔性的金屬，通常用于壓力和溫度較高的場合。
對于非金屬材料的密封元件，通常插入金屬材料予以增強，同時也方便了如石墨等易破碎材料密封元件的制造加工。增強材料可以是金屬薄板或絲網,金屬薄板常常采用沖刺孔的方式以提高增強效果和增加彈性，并通過粘結劑和輥壓將它們貼合在一起。密封元件也可以可設一表面層或抗粘結處理層來增加密封效果和防止法蘭密封面粘結。
外加強環或外環材料均為實體金屬，其作用是：
幫助密封元件安裝時對中；
防止密封元件過份壓縮而破壞；防止墊片吹出和減少法蘭轉動等。
外加強環不與密封介質接觸，因此不要求耐介質腐蝕，故常常由碳鋼材料制成。外加強環還可以與密封元件制成一體，例如金屬齒形墊片、波齒復合墊片。
內加強環或內環接觸流體，其材料應能抵御密封介質的腐蝕。內加強環的作用是：
防止密封元件與容器或管道法蘭之間的空隙，以避免此空隙干擾流體的流動以及由此引起的流體對墊片的沖擊。
二、法蘭墊片的種類
1、金屬?gòu)?fù)合墊片
（1）金屬包履墊片
金屬包履墊片是以非金屬材料為芯材，切成所需形狀，外面包以厚度為0.25～0.5mm的金屬薄板組成的一種復合墊片。根據包履狀態，一般分為平面型和波紋型兩種。
（2）金屬纏繞式墊片
金屬纏繞式墊片是由金屬帶和非金屬帶螺旋復合繞制而成的一種半金屬平墊片。
①金屬纏繞式墊片的特性是：
壓縮、回彈性能好；
具有多道密封和一定的自緊功能；
對于法蘭壓緊面的表面缺陷不太敏感，不粘接法蘭密封面，容易對中，因而拆卸便捷；
可部分消除壓力、溫度變化和機械振動的影響；
能在高溫、低壓、高真空、沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。
②形式
纏繞式墊片按其結構不同可分為四種型式：基本型、帶內環型、帶定為環型、帶內環和定為環型。
③墊片型式代號（GB/T4622.1－2003）
④標記—標記示例
帶內環和定為環型：
定為環材料為低碳鋼、金屬帶材料為0Cr18Ni9；
公稱通徑150mm；
公稱壓力4.0MPa（40bar）；
墊片尺寸標準GB/T4622.2－2003；
其標記為：
纏繞墊 D 1222－DN150－PN40 GB/T4622.2
基本型：
金屬帶材料為0Cr18Ni9、填充帶材料為柔性石墨；
公稱通徑150mm；
公稱壓力4.0MPa（40bar）；
墊片尺寸標準GB/T4622.2－2003；
其標記為：
纏繞墊 A 0220－DN150－PN40 GB/T4622.2
⑤纏繞式墊片的選擇和使用方法：
a、基本型墊片適用于榫槽面法蘭
b、內環型墊片適用于凹凸面法蘭
c、定為環型墊片適用于平面和突面法蘭
d、內環和定為環型墊片適用于平面和突面法蘭

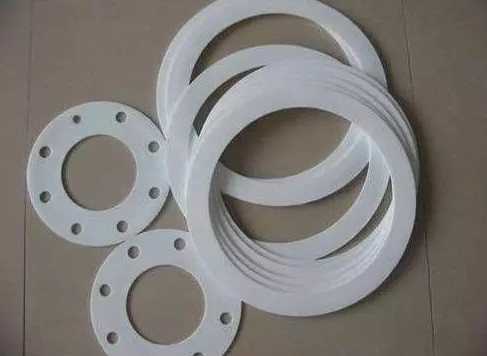

2、非金屬平墊片——聚四氟乙烯包履墊片
①墊片介紹
聚四氟乙烯包履墊片是一種非金屬?gòu)?fù)合型軟墊片，一般由包封皮及嵌入物兩部分組成。包封皮主要起抗腐蝕作用，通常由聚四氟乙烯材料制成，嵌入物（填料）為帶或不帶金屬加強筋的非金屬材料，通常由石棉橡膠板制成。
聚四氟乙烯包履墊片主要適用于全平面型及突面型鋼制管法蘭連接，適用公稱壓力PN為0.6～5.0MPa、工作溫度為0～150 ℃的腐蝕介質或?qū)η鍧嵍扔休^高要求的介質。
②墊片的形式
管法蘭用聚四氟乙烯包履墊片按制造方式可分為三種型式：剖切型（S型）、機加工型（M型）、折包型（F型）。對于機加工型包履墊片，其包封層內徑可與法蘭內徑一致，以防止流體在法蘭處產生渦流。對于折包型包履墊片，它是由厚度為0.4～0.8mm的帶狀聚四氟乙烯薄膜，用熱密封方法將兩端熱合后包在環狀的芯材外面呈U形狀，制造簡便，適用于尺寸較大的法蘭密封。
③標記—標記示例
公稱通徑50mm、公稱壓力1.0MPa的剖切型聚四氟乙烯墊片：S-50-1.0 GB/T１３０４－１９９２
公稱通徑50mm、公稱壓力1.0MPa的機加工型聚四氟乙烯墊片： M-50-1.0 GB/T１３０４－１９９２
公稱通徑50mm、公稱壓力1.0MPa的折包型聚四氟乙烯墊片：F-50-1.0 GB/T１３０４－１９９２
