化工泵電纜電載流量和直徑大小怎么計算呢?
發布時間:2019-08-30 09:24:25 發布人:化工泵

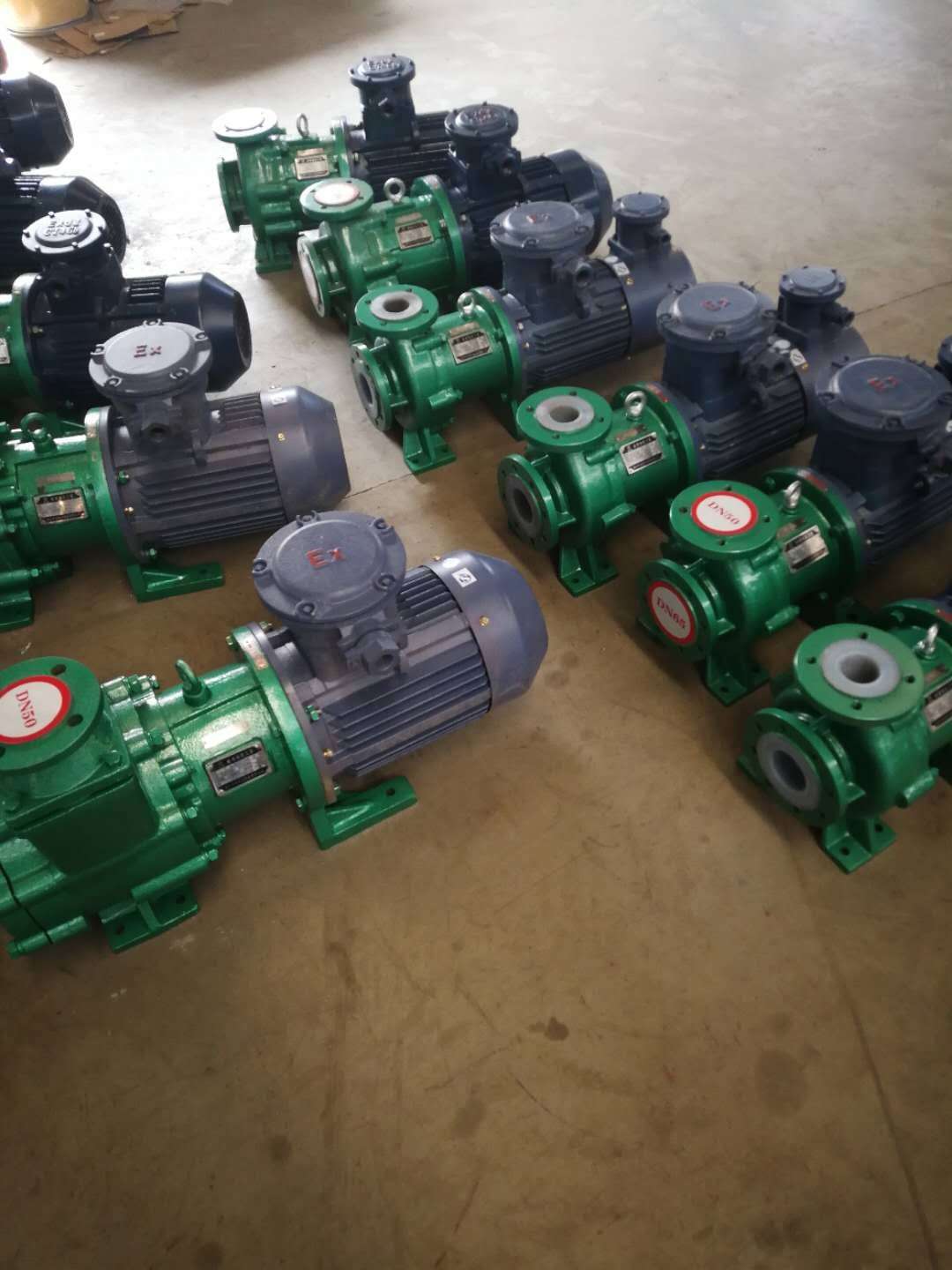

工業生產安裝中,化工泵使用比較多,對原料的輸送,液體,污水的排放等等,電纜是各電動設備的關鍵所在,電機功率大小,設備耗電的多少,該配置多大的電纜,小了不夠用,大了浪費,那我們就要計算電纜的載流量多少。電纜直徑的大小載流量如何計算呢?銅芯和鋁芯電纜載流量有什么區別呢?

一、銅芯線的壓降與其電阻有關,其電阻計算公式:
20℃時:17.5÷截面積(平方毫米)=每千米電阻值(Ω)
75℃時:21.7÷截面積(平方毫米)=每千米電阻值(Ω)
其壓降計算公式(按歐姆定律):V=R×A
線損是與其使用的壓降、電流有關。
其線損計算公式:P=V×A
P-線損功率(瓦特) V-壓降值(伏特) A-線電流(安培)
二、銅芯線電源線電流計算法
1平方毫米銅電源線的安全載流量--17A。
1.5平方毫米銅電源線的安全載流量--21A。
2.5平方毫米銅電源線的安全載流量--28A。
4平方毫米銅電源線的安全載流量--35A
6平方毫米銅電源線的安全載流量--48A
10平方毫米銅電源線的安全載流量--65A。
16平方毫米銅電源線的安全載流量--91A
25平方毫米銅電源線的安全載流量--120A。
單相負荷按每千瓦4.5A(COS&=1),計算出電流后再選導線。

三、載流量
估算口訣:
二點五下乘以九,往上減一順號走。
三十五乘三點五,雙雙成組減點五。
條件有變加折算,高溫九折銅升級。
穿管根數二三四,八七六折滿載流。
說明:
本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出,而是“截面乘上一定的倍數”來表示,通過心算而得。由表5 3可以看出:倍數隨截面的增大而減小。
1、“二點五下乘以九,往上減一順號走”說的是:
2.5mm’及以下的各種截面鋁芯絕緣線,其載流量約為截面數的9倍。如2.5mm’導線,載流量為2.5×9=22.5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排,倍數逐次減l,即4×8、6×7、10×6、16×5、25×4。
2、“三十五乘三點五,雙雙成組減點五”說的是:
35mm”的導線載流量為截面數的3.5倍,即35×3.5=122.5(A)。從50mm’及以上的導線,其載流量與截面數之間的倍數關系變?yōu)閮蓚€(gè)兩個線號成一組,倍數依次減0.5。即50、70mm’導線的載流量為截面數的3倍;95、120mm”導線載流量是其截面積數的2.5倍,依次類推。
上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區,導線載流量可按上述口訣計算方法算出,然后再打九折即可;當使用的不是鋁線而是銅芯絕緣線,它的載流量要比同規格鋁線略大一些,可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量, 可按25mm2鋁線計算橫截面積越大,電阻越小,相同電壓下通過的電流越大。
家庭用電線,一般都是用家庭電路系統布置方法里的經驗公式計算。導線的選擇以銅芯導線為例,其經驗公式為:導線截面(單位為平方毫米)≈I/4(A) 。
約1平方毫米截面的銅芯導線的額定載流量≈4A ,2.5平方毫米截面的銅芯導線的額定載流量約為10安。
其實導線的載流量多大主要要看導線散熱條件和布線場所的重要性。
四、銅芯線與鋁芯線的電流對比法
2.5平方毫米銅芯線等于4平方毫米鋁芯線
4平方毫米銅芯線等于6平方毫米鋁芯線
6平方毫米銅芯線等于10平方毫米鋁芯線
<10平方毫米以下乘以五>
即: 2.5平方毫米銅芯線=<4平方毫米鋁芯線×5>20安培=4400 瓦;
4平方毫米銅芯線=<6平方毫米鋁芯線×5>30安培=6600 瓦;
6平方毫米銅芯線=<10平方毫米鋁芯線×5>50安培=11000 瓦
土方法是銅芯線1個平方1KW,鋁芯2個平方1KW.單位是平方毫米
就是橫截面積(平方毫米)
電纜載流量根據銅芯/鋁芯不同,銅芯你用2.5(平方毫米)就可以了 其標準:
0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...
