氟塑料泵零件跟換，葉輪和泵殼的測量方法

發布時間：2019-01-11 09:34:55         發布人：wjbf

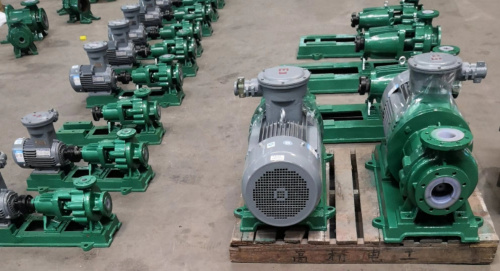

氟塑料泵
       氟塑料泵是現在化工生產中對腐蝕液體如：氫氟酸，強堿，有機溶液等的輸送非常適用，但在使用很久后，部件需要跟換時，不知道氟塑料泵原生產廠家或廠家售后信譽差，部件價格貴及銘牌脫落無法辨別泵型號，沒有標準的尺寸時，那么就需要測量的方法了，所以選擇一個質量可靠，信譽可靠的廠家的泵尤為重要，皖金泵閥本著質量保證，售后熱情周到，配件成本價格出售，受到新老客戶的好評和肯定。

那么氟塑料泵主要部件葉輪和泵殼的測量方法有哪些，需要測量哪些部分能準確的知道所需的尺寸呢？測量測繪就是根據實物，通過測量，繪制出實物圖樣的過程。離心泵的測繪中，其他零件的測繪并不難。但是其核心部件葉輪和泵殼的測繪相對于其他零件來說有一定的難度，因為泵的水力元件主要是由曲面構成，曲面是由曲線構成，測繪出的數據不一定能滿足要求，可以通過數學處理曲線使其光滑平順。下面介紹兩種測繪葉輪和泵殼的方法。

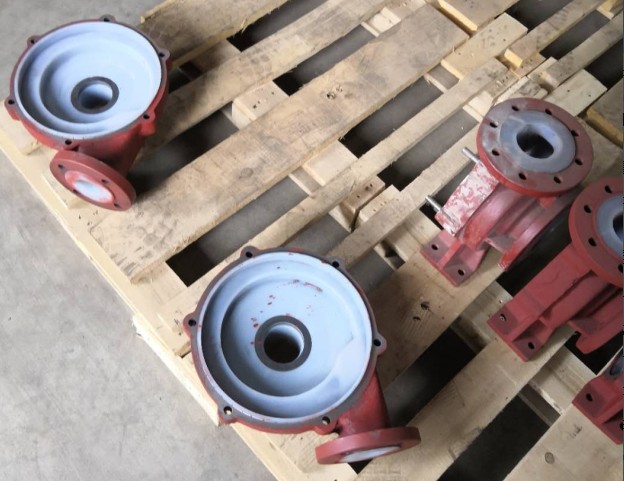

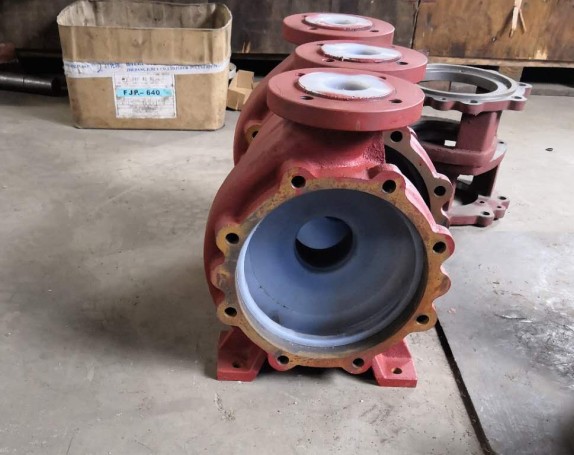

一、泵殼（蝸殼），也是先測量它的基本尺寸，法蘭，入水口和出水口中心距，止口直徑和深度等。

    找出止口的中心，按角度等分幾個截面，一般是8個，分別測量內腔到中心的距離，如各截面厚度不同的，還應測量外壁到中心的距離，分別取點，然后用光滑的曲線連接；再測量出內腔的尺寸就能畫出完整的蝸殼了，這種方法，操作簡單，成本低，周期短，但是測量誤差較大，并且需要測量人員有豐富測繪經驗。

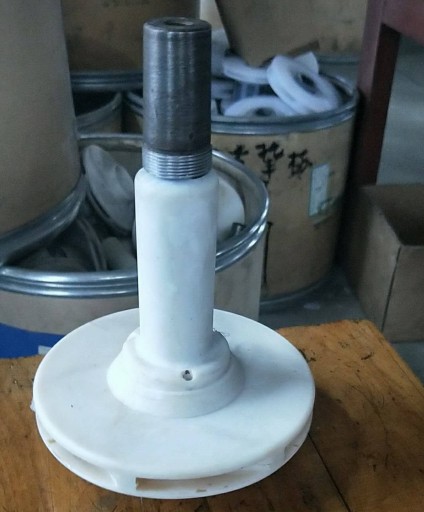

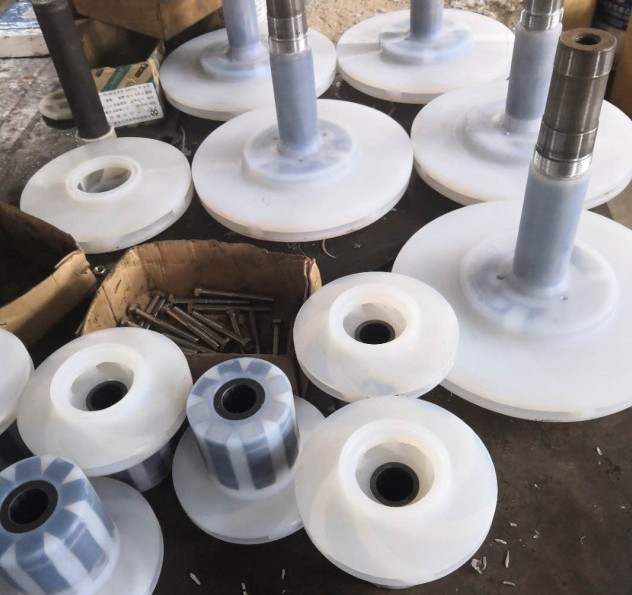

二、葉輪，在能破壞葉輪結構的情況下我們可以車掉葉輪蓋板，然后再測量，這樣就很簡單了，這里只介紹一種閉式葉輪在不破壞葉輪結構時的測繪方法。
1、先測量葉輪的外徑、進口直徑，輪轂等基本尺寸，在紙上一比一畫出葉輪的外徑，標記好圓心，畫出等角度線，一般取10度。在實際測繪時更多是按等弦長在外徑取點畫點射線，在后期畫圖時再按等角度標注，這樣操作起來更加簡單。

2、量出葉片包角，從一個葉片進口開始，測量該葉片工作面和背面與各射線的交點到中心的距離，里面測不到的部分一般使用細鋼絲沿直徑方向伸進去測量，也可以使用深度尺，但是操作起來沒有前者方便。一般測10-15個點，看實際情況而定，然后再用光滑的曲線將這些點連接，不是直葉片時多測量幾個截面，這樣就可以畫出葉片的水力圖。
    在沒有準確型號和廠家信息時，標準的測量測繪出圖紙，標明尺寸是很有必要的，所以在選擇購買泵時，不僅考慮到價格，還因考慮到廠家的信譽。
