閥門常用材料與表面硬化處理標準

發布時間：2023-02-03 09:17:06         發布人：泵閥
各類閥門設計標準
閘閥標準:
API 600/ISO 10434   石油、天然氣螺栓連接鋼制閘閥
BS 1414 石油、石化及煉油工業鋼制閘閥
API 603 150LB耐蝕法蘭端鑄造閘閥
GB/T 12234 法蘭和對焊連接鋼制閘閥
DIN 3352  閘閥
SHELL SPE 77/103 按ISO10434鋼制閘閥
球閥標準:
API 6D/ISO 14313    管線閥門
API 608        法蘭、螺紋和對焊端鋼制球閥
ISO 17292     石油、石化及煉油工業鋼制球閥
BS 5351         鋼制球閥
GB/T 12237    法蘭和對焊連接鋼制球閥
DIN 3357       球閥
SHELL SPE 77/100    按BS5351球閥
SHELL SPE 77/130    按ISO14313法蘭端和對焊端球閥

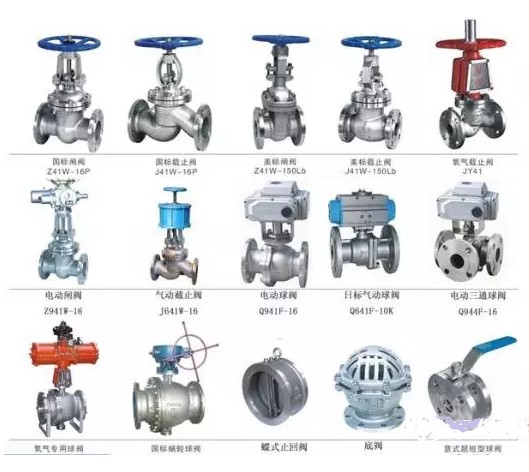

閥門
截止閥標準:
BS 1873           鋼制截止閥和截止止回閥
GB/T 12235        法蘭和對焊連接鋼制截止閥和截止止回閥
DIN 3356          截止閥
SHELL SPE 77/103  按BS1873鋼制截止閥
止回閥標準:
BS 1868        鋼制止回閥
API 594         對夾和雙法蘭止回閥
GB/T 12236      鋼制旋啟式止回閥
SHELL SPE 77/104    按BS1868鋼制止回閥
蝶閥標準:
API 609           對夾式、支耳式和雙法蘭蝶閥
MSS SP-67        蝶閥
MSS SP-68        高壓偏心蝶閥
ISO 17292         石油、石化及煉油工業鋼制球閥
GB/T 12238        法蘭和對夾連接蝶閥
JB/T 8527         金屬密封蝶閥
SHELL SPE 77/106  按 API608/EN593/MSS SP67 軟密封蝶閥
SHELL SPE 77/134  按 API608/EN593/MSS SP67/68 偏心蝶閥
閥門連接端標準
ASME B16.10     閥門的結構長度
ASME B16.5      鋼制法蘭和帶法蘭的管件
ASME B16.47     大直徑鋼制法蘭
MSS SP-44       鋼制管線法蘭
API 605         緊湊型法蘭
ASME B16.25     對焊端部
ASME B16.11     承插和螺紋端鍛造管件
ASME B36.10     焊接和無縫鋼管
法蘭比較：
老版的DIN標準法蘭采用DIN2501標準（PN法蘭），新版的DIN標準采用EN1092-1 PN法蘭，但也可包含有CLASS法蘭。
DIN2501法蘭與GB法蘭和HG歐洲體系法蘭基本一致。
DN15~50 不同壓力PN10~40的法蘭相同.
BS標準采用BS 1560 CLASS法蘭與ASME B16.5法蘭一致，也可采用BS 4504 PN法蘭。
API標準一般采用RF、RTJ法蘭；DIN標準和GB 一般壓力<PN40時 采用RF法蘭，≥PN40一般采用凹面法蘭。
鍛鋼閥標準:
API 602  法蘭端、螺紋端、焊接端和加長閥體連接端緊 湊型閘閥
BS 5352/ISO15761     50mm及以下鋼制閘閥、截止閥和止回閥
SHELL SPE 77/101     按ISO15761鋼制閘閥、截止閥和止回閥
低溫閥標準:
BS 6364 低溫閥門
SHELL SPE 77/200   -50℃ 以下閥門
SHELL SPE 77/209   0 ~ -50℃ 閥門
API、DIN、BS、GB結構比較:
API 600和BS1414、BS1873、BS1868、BS5351對閥門的結構規定為詳細
DIN 閘閥標準EN1984對結構未做具體的規定
新版的GB/T12234基于對API600標準的等效采用
閥門常用連接端形式
FF  ——— Flat Face 平面法蘭連接（150LB常用）
RF  ——— Raised Face凸面法蘭連接
RTJ ——— Ring Joint榫槽式連接（梯形槽）
SW  ——— Socket welding承插式連接
NPT ——— NPT螺紋連接
WAFER —— 對夾式連接
BW長型—— Butt-Welding 對焊端長型連接
BW短型—— Butt-Welding 對焊端短型連接
DIN標準現采用EN標準結構長度
    EN 558-1 PN法蘭連接閥門結構長度（代替DIN 3202)，EN 558-2 CLASS法蘭連接閥門結構長度（代替BS2080)，EN 12982 對焊端閥門結構長度（代替DIN 3202) ，DIN標準的結構長度包含API閥門的結構長度與GB的結構長度基本一致
   EN 558-2 CLASS法蘭連接閥門結構長度與ASME B16.10一致，大多數DIN閥門用戶習慣用DIN3202 中F系列結構長度值
如:
Gate ：PN16-25---- F5 series       PN40-100----F7 series
Globe ：PN10-40----F1 series       PN63-160----F2 series
Check ：PN10-40----F1 series       PN63-160----F2 series
Ball ：PN10-40 DN10-100----F4 series    DN125-300----F5 series
美標準
ASME    美機械工程師協會
ANSI    美標準協會
API     美石油協會
MSS SP  美閥門和管件制造廠標準化協會
英國標準：BS
日本工業標準：JIS/JPI
德國國家標準：DIN
法國國家標準：NF
通用閥門標準：ASME B16.34  法蘭端、對接焊端和螺紋端閥門
