脫硫循環泵的管道布置
發布時間：2021-09-30 09:21:27 發布人：循環泵
脫硫循環泵的布置方式有三種：露天布置、半露天布置和室內布置：

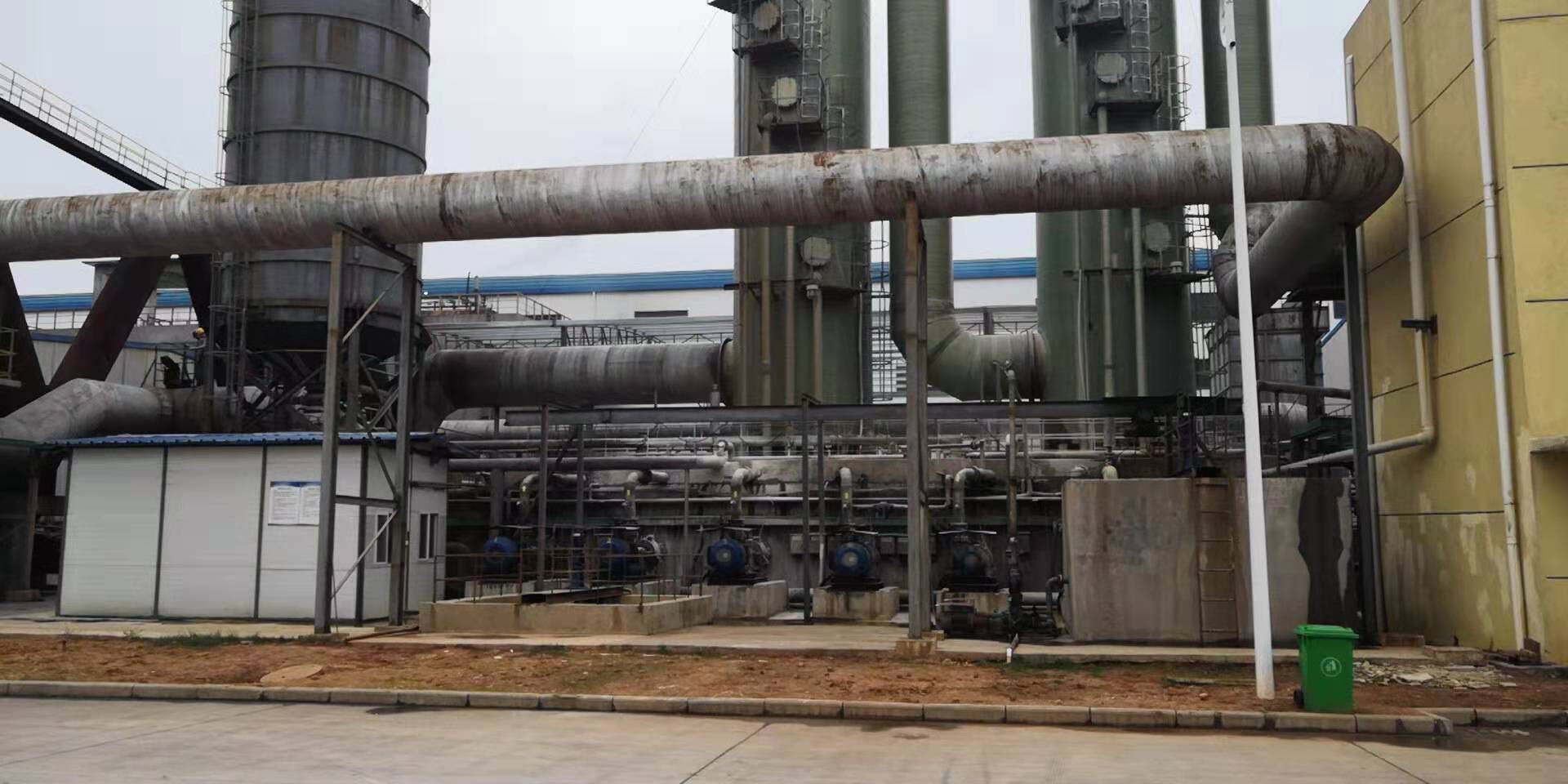

露天布置：露天布置的泵，通常集中布置在管廊的下方惑側面，也可分散布置在被抽吸設備的附近。其優點是通風良好，操作和檢修方便；
半露天布置：半露天布置的泵適用于多雨地區，一般在管廊下方布置泵，在上方管道上部設雨棚?；?qū)⒈貌贾迷跇?gòu)架的下層地面上，以構架平臺作為雨棚。這些泵可根據與泵有關設計布置要求，將泵布置成單排、雙排或多排；
室內布置：在寒冷或多風沙地區可將泵布置在室內。如果工藝過程要求設備布置在室內時，其所屬的泵也應在室內布置。
泵的管道設計布置具體要求如下：
l）成排布置的泵應按防火要求、操作條件和物料特性分組布置；泵露天、半露天布置時；操作溫度等于或高于自燃點的可燃液體泵宜集中布置；與操作溫度低于自燃點的可燃液體泵之間應有不小于4.5m的防火間距；與液體烴泵之間應有不小于7.5m的防火間距；
2）泵成排布置時，宜將泵端出。人口中心線對齊，或?qū)⒈枚嘶A(chǔ)邊線對齊；
3）泵雙排布置時，宜將兩排泵的動力端相對，在中間留出檢修通道；
4）泵布置在室內時，兩排泵凈距不應小于2m。泵端或泵側與墻之間的凈距應滿足操作、檢修要求且不宜小于lm；
5）除安裝在聯合基礎上的小型泵外，兩臺泵之間的凈距不宜小于0.7m；
6）泵的基礎面宜高出地面200mm。小不得小于100mm；在泵吸入口前安裝過濾器時，泵基礎高度應考慮過濾器能方便清洗和拆裝；
7）泵布置在主管廊下方或外側時，泵區通道的小凈寬為2m，小凈高為3m，泵端前面操作通道的寬度，不應小于1m；
8）泵布置在管廊下方或外側時，不論是單排或雙排，泵和驅動機的中心線宜與管廊走向垂直；
9）立式泵布置在主管廊下方或構架下方時，其上方應留出泵體安裝和檢修所需的空間；
10）輸送極度危害物質（如丙烯氫氰酸等）的泵房與其他泵房應分隔設置；
11）消防水泵房應設雙動力源；
12）公用備用泵宜布置在相應泵的中間位置；
13）泵的布置應考慮管道柔性設計要求。
①、泵體不宜承受進出口管道和閥門的重量，故進泵前和出泵后的管道必須設置支持裝置，盡可能做到泵移走時不設臨時支架。
②、吸入管道應盡可能短，少拐彎，并避免突然縮小管徑。
③、吸入管道的直徑不應小于泵的吸入口。當泵的吸入口為水平方向時，應配置偏心異徑管，采用的泵的吸入口為垂直方向，可配置同心異徑管。
④、為防止泵停時物料倒沖，泵的排出管上應設止回閥。止回閥應設在切斷閥之前，停車后將切斷閥關閉，以免止回閥的閥板長期受壓損壞。
