功率與水泵流量揚程的關系
發布時間：2021-04-10 08:47:01 發布人：水泵
水泵流量一直是大家所關注的一個重要參數，很多用戶在選用水泵的時候也需要大流量來滿足使用，但是流量這一數據略顯抽象，以千瓦表示的水泵功率更容易被人們所認知，所以在渠道門店很多時候會聽到客戶說我想要個功率大點的水泵，但是功率大了流量一定大么？

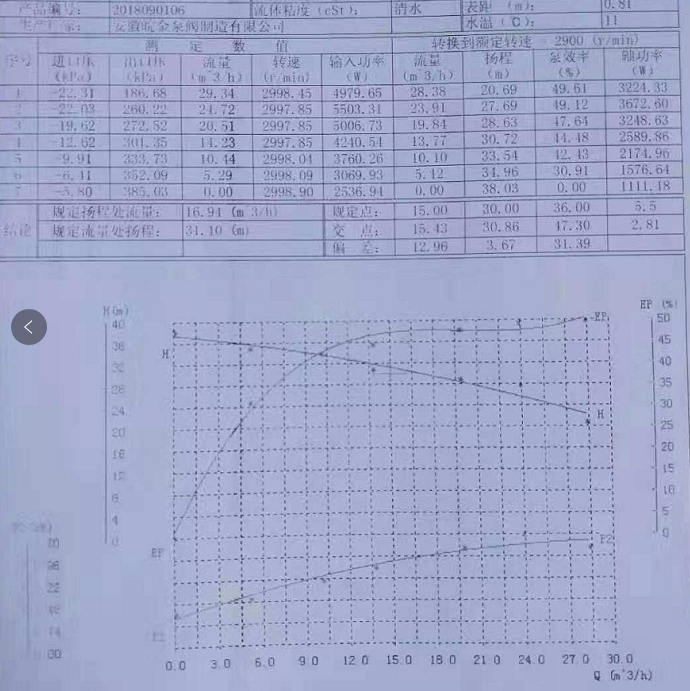

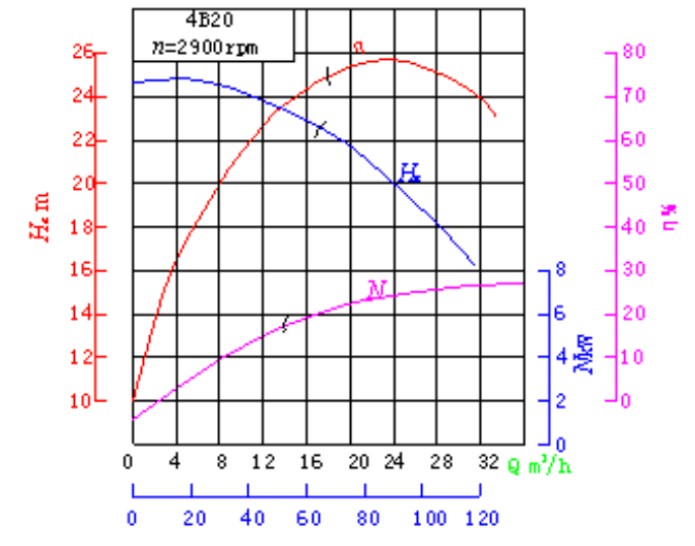

水泵自身有一個性能曲線，標志著水泵可以工作在哪些工況點上，例如如下這個水泵曲線：
水泵既可以工作在4m³/h，22m的工況點上，也可以工作在12m³/h，12m的工況點上，至于水泵實際工作的工況點在哪里，并不僅僅是由水泵自身決定的，我們的水泵系統上其實還有這一條曲線，這條曲線被稱作系統阻力曲線，阻力曲線大致如下圖：
系統阻力曲線反饋的是這個水系統的各處阻力消耗情況，圖中可以看出曲線經過了4m³/h，10m的點，也經過了5m³/h，15.6m的點，這表示這個系統想要流動4m³/h的流量時，水泵必須同時提供10m的揚程，流量提升至5m³/h時，水泵需要提供15.6m的揚程才可以。
系統阻力曲線與這個系統的管路材質、管徑、管長、彎頭數量、閥門形式、閥門數量等等都有關系，當這個管路模型確定后，閥門開度不發生變化時，系統阻力曲線不會變化（多見于循環系統），當閥門開度會發生調整時，系統阻力曲線會跟隨變化（多見于給水增壓系統）。
對于不變的系統阻力曲線來說，這個流量和揚程的關系是滿足達西公式的，有興趣的朋友可以自行搜索達西公式。
對于改變的系統阻力曲線，當閥門逐漸關閉時，曲線變陡（紫色線條），當閥門逐漸打開時，曲線變平緩（綠色線條）。
回到我們的正題，當水泵性能曲線和系統阻力曲線繪制在一個圖表內時，它們的交點即為水泵的實際工作點：
從圖中可看出，水泵在這個系統下，實際參數。如果這個系統的阻力曲線不變，我們更換了一個功率更大的水泵，新的工況點將會變成什么樣子呢？
功率上升后的水泵，曲線有兩種變化方式，一種是變陡峭，凸顯揚程，另一種是變平緩，凸顯流量，兩條曲線也繪制進圖表中：綠色曲線更加平緩，交點是5.4m³/h，18m，紅色曲線更加陡峭，交點是6.5m³/h，26m，由此可見，功率提升后，流量是否能得到提升需要結合水泵性能與系統阻力一起評估，簡單的靠功率提高來選取水泵，未必能提供更大的流量。
