化工泵安裝基礎設計
發布時間：2021-02-26 09:12:11 發布人：化工泵
一、泵基礎設計規定
1、設計機泵類設備基礎時，應取得以下資料：
（1）機泵類設備的型號、轉速、功率、規格及輪廓尺寸圖等；
（2）機器自重及重心位置或壓縮機、電動機及輔助設備的質量分布圖；
（3）基礎模板圖、基礎頂面的設計標高、二次灌漿層厚度、地腳螺栓（或地腳螺栓孔）的位置、規格（或尺寸）；
（4）設備基礎在生產裝置中的坐標位置；
（5）建設場地的工程地質和水文地質勘察資料。
2、對基礎的要求：
（1）基礎底板尺寸宜由以下三個條件確定：
• 基礎質量應大于機器質量的3~5倍；
• P≤（0.5~0.7）f式中 P—基礎底面處的平均靜壓力設計植，kpa；f—地基承載力設計值，kpa；
• 基組總重心與基礎底面形心應位于同一鉛垂線上，其相對偏心不應超過3%；
（2）基礎的混凝土等級用C20，墊層用C10；
（3）基礎的混凝土體積小于20m3時，可不配置表面構造鋼筋；混凝土體積為20~40m3時，應在基礎頂面配置直徑為10mm、間距為200mm的鋼筋網；混凝土體積大于40m3時，尚應在基礎四周和頂、底面配置直徑為10~14mm、間距為200~300mm的鋼筋網；基礎底板懸臂部分應按強度計算配置上、下側鋼筋，當?shù)装鍛冶坶L度小于地板厚度時，可不必配筋；
（4）基礎頂面的二次澆灌層，厚度宜為30~50mm，材料應采用細石混凝土，其強度等級應比基礎的混凝土強度等級高一級，當厚度小于30mm時可采用1：2水泥砂漿；基礎外露部分用1：2水泥砂漿抹面；
（5）自制地腳螺栓宜采用直鉤式，直鉤段長度不得小于4d(d為地腳螺栓直徑)；埋置深度L不得小于20倍直徑，對于帶錨板的地腳螺栓，應不小于15倍直徑，構造螺栓不受此限，且不得小于300mm；埋置方法宜采用預留孔，地腳螺栓預留孔底至基礎底面的距離，不得小于100mm；地腳螺栓底端至預留孔底的距離，不得小于50mm;預留孔邊至基礎邊緣的距離，不得小于100mm；當預埋螺栓時：當φ≤20時，不小于100mm,當φ＞20時，不小于150mm。當不滿足時，宜配置直徑為6~8mm，間距為100~150mm的鋼筋網；預留孔內，應采用混凝土強度等級C25細石混凝土澆灌或高一級基礎混凝土強度等級；當矩形基礎邊長、環行基礎周長大于40m時，應設后澆帶，帶寬50cm，鋼筋不切斷，待底板澆注后一個月用比原基礎高一等級摻微膨脹劑的混凝土澆注；基礎的混凝土宜一次澆灌完畢，不留施工縫。當施工要求必須留施工縫 時，應嚴格遵守施工縫的構造、操作要求。當混凝土強度達到70%以上時，方可安裝設備。
3、對地基的要求：
（1）基礎應坐在老土層上；
（2）功率小于100KW的機泵類設備基礎，當對沉降無特殊要求時，可設置在經分層夯實的回填土地基土，其壓實系數不應小于0.93；
（3）基礎頂面高出地面不宜小于200mm，其埋深不宜小于0.8m，且不小于凍結深度，南方地區埋置深度應在耕土層以下即0.5m；
（4）設備基礎的地基容許變形值：
4、離心泵的動力計算：
（1）當?shù)鼗休d力標準值不小于80kPa、電機功率不大于560kw且離心泵基礎的質量不小于機器質量三倍時，可不作動力計算；
（2）當基礎需作動力計算時，基礎的允許振幅，應符合下表規定基礎的允許振幅[A]；
（3）離心泵的擾力值，按下式計算：Pn=mew2，其中：
• Pn—離心泵的擾力值(N)；
• e—離心泵偏心距；
• w—機器擾力的圓頻率(1/s)，w=0.105n；
• m—電機轉動部分的質量。
二、泵基礎設計
1、一般要求
（1）水泵基礎設計必須安全穩固，標高、尺寸準確，以保證水泵運行穩定，安裝檢修方便。
（2）按GB/T50265-97《泵站設計規范》規定：單機功率在160kw以下的立式軸流泵機組和單機功率在500kw以下的臥式離心泵機組，其機泵基礎可不進行動力計算。反之，則必須進行計算，尤其是與泵房建筑結構連成整體的機泵基礎。

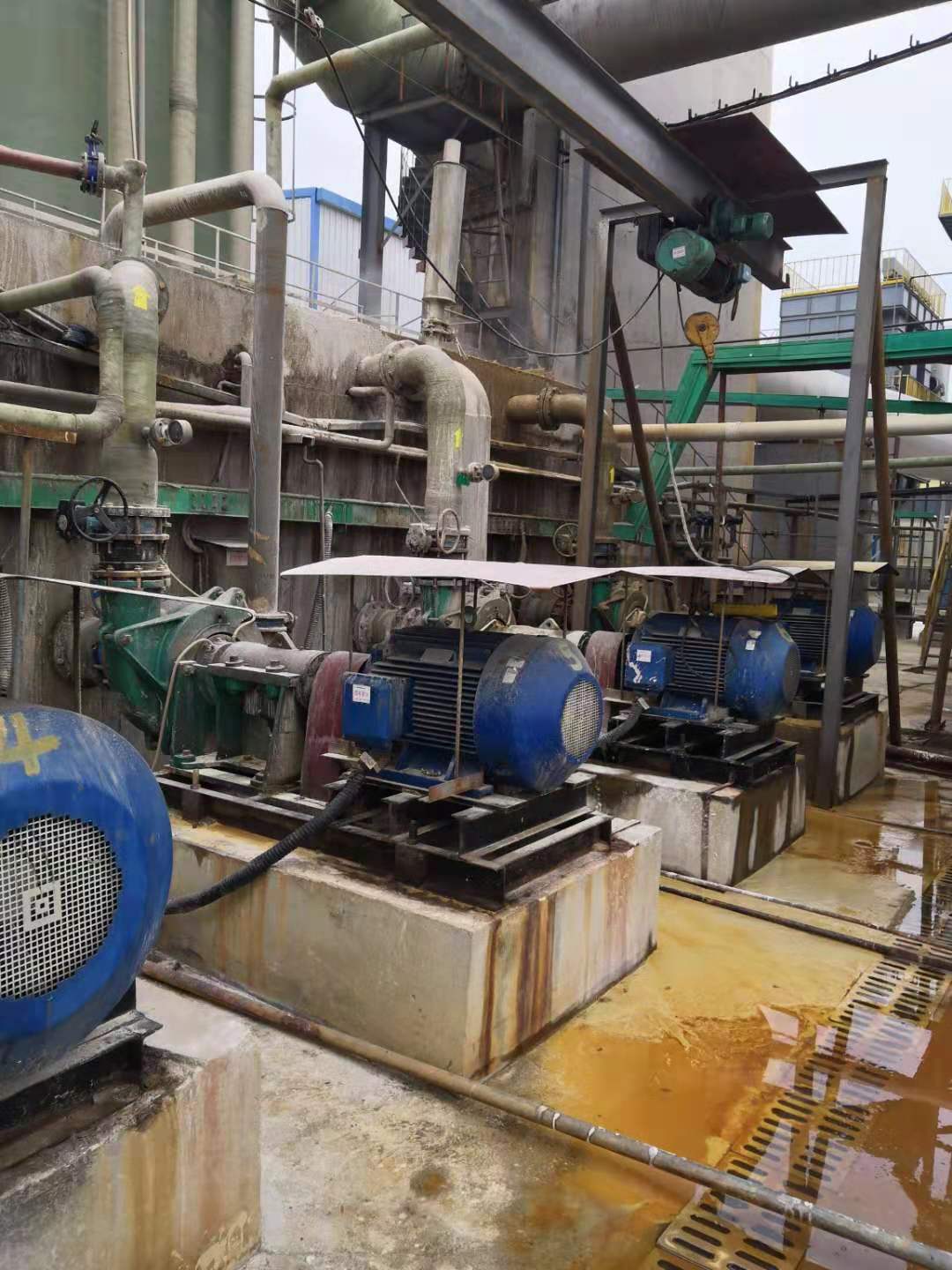

2、臥式離心泵基礎設計要點
（1）基礎形式：按與泵房結構的聯結與否可分為分離式和整體式。地面式泵房宜采用分離式基礎，地下式或半地下式泵房一般采用整體式，與鋼筋混凝土底版連成整體，整體式基礎屬泵房的結構設計內容。
（2）一般功率在100kw以下時，水泵和電動機帶有底盤，可直接安裝在基礎上；100kw以上時，無底盤，基礎面需墊以鋼板或型鋼。
（3）由于水泵、電動機設備經常更新變動、各廠家產品規格也不完全統一。因此在施工圖設計時，必須獲得生產廠的產品技術說明等資料，在澆搗基礎之前，按實際設備的尺寸校核。
（4）對于分離式的中、小型水泵基礎可參照下列經驗數據設計；整體式基礎可根據情況適當調整，并結合泵房的結構設計考慮。
• 基礎材料通常采用不低于C20混凝土；預留螺孔待地腳螺栓埋入后，用不低于C25細實混凝土填灌固結。
• 地腳螺栓埋入基礎長度為不低于20倍螺栓直徑（l≥20d），螺栓叉尾長度為4d螺栓；預留螺孔深度大于螺栓埋入總長度3—5cm。
• 臥式水泵一般為塊式基礎，其尺寸大小一般均按所選水泵及電動機安裝尺寸提供的數據確定，如無上述資料，可參照下列數據確定。
A、對帶底座的小型水泵：
基礎長度L=底座長度L1+（0.20~0.30）（m）。
基礎寬度B=底座螺孔間距（在寬度方向上）B1+0.30（m）。
基礎高度H=底座地腳螺釘?shù)拈L度L2+（0.10~0.15）（m）。
B、對于不帶底座的大、中型水泵：
基礎長度L=水泵和電動機外端螺孔間距L1+（0.40~0.60）（m），并長于電動機總長。
基礎寬度B=水泵和電動機外端螺孔間距（取其寬者）B1+（0.40~0.60）（m）。
基礎高度H=底座地腳螺釘?shù)拈L度L2+（0.10~0.15）（m）。
C、基礎高度及重量：
基礎重量＞2.5-4.5倍機組(水泵及電動機)重量。
基礎高度應不小于500-700mm；
基礎頂面應高出室內地坪100-200mm，一般采用200mm。
D、預留螺孔：
當d螺栓≥40mm時，螺孔中心距基礎邊緣300mm。
當d螺栓＜40mm時，螺孔中心距基礎邊緣＞150-200mm，
但基礎螺孔邊緣與基礎邊緣間距不得小于100-150mm。
螺孔尺寸尚需考慮螺桿叉尾長度，地腳螺栓埋入后的混凝土填灌，密實施工條件需要。
螺孔尺寸一般為80-200mm方孔，如100mm×100mm或150mm×150mm方孔；大型水泵則≥200×200mm。
E、電機功率50kw以下的泵，設計時可以采用膨脹螺栓固定方式，其它要求與以上條款相同。
三、泵機組布置
1、水泵機組宜采用單行排列
2、主要機組的布置和通道寬度，應滿足設備的運行、維護、安裝和檢修的要求，并應符合下列要求：
（1）水泵基礎間的凈距不宜小于1.0m。
（2）機組突出部分與墻壁的凈距不宜小于1.2m。
（3）主要通道寬度不宜小于1.5m。
（4）當考慮就地檢修時，應保證泵軸和電動機轉子在檢修時能拆卸。
（5）當設專用檢修點時，應根據機組外形尺寸決定，并應在周圍設有不小于0.7m的通道。
（6）有電動起重機的泵房內，應有吊運設備的通道。
