一分鐘了解污水污物潛污泵安裝要領

發布時間：2020-09-12 09:04:25         發布人：潛污泵
   污水污物潛污泵又稱潛水泵，潛污泵，潛水排污泵，是在潛水泵的基礎上通道采用抗堵塞設計，用于一級提升、中間提升及污泥回流等。主要用于市政工程、樓宇建筑、工業排污和污水處理場合，排送含固形物和長纖維的污水、廢水和雨水等。

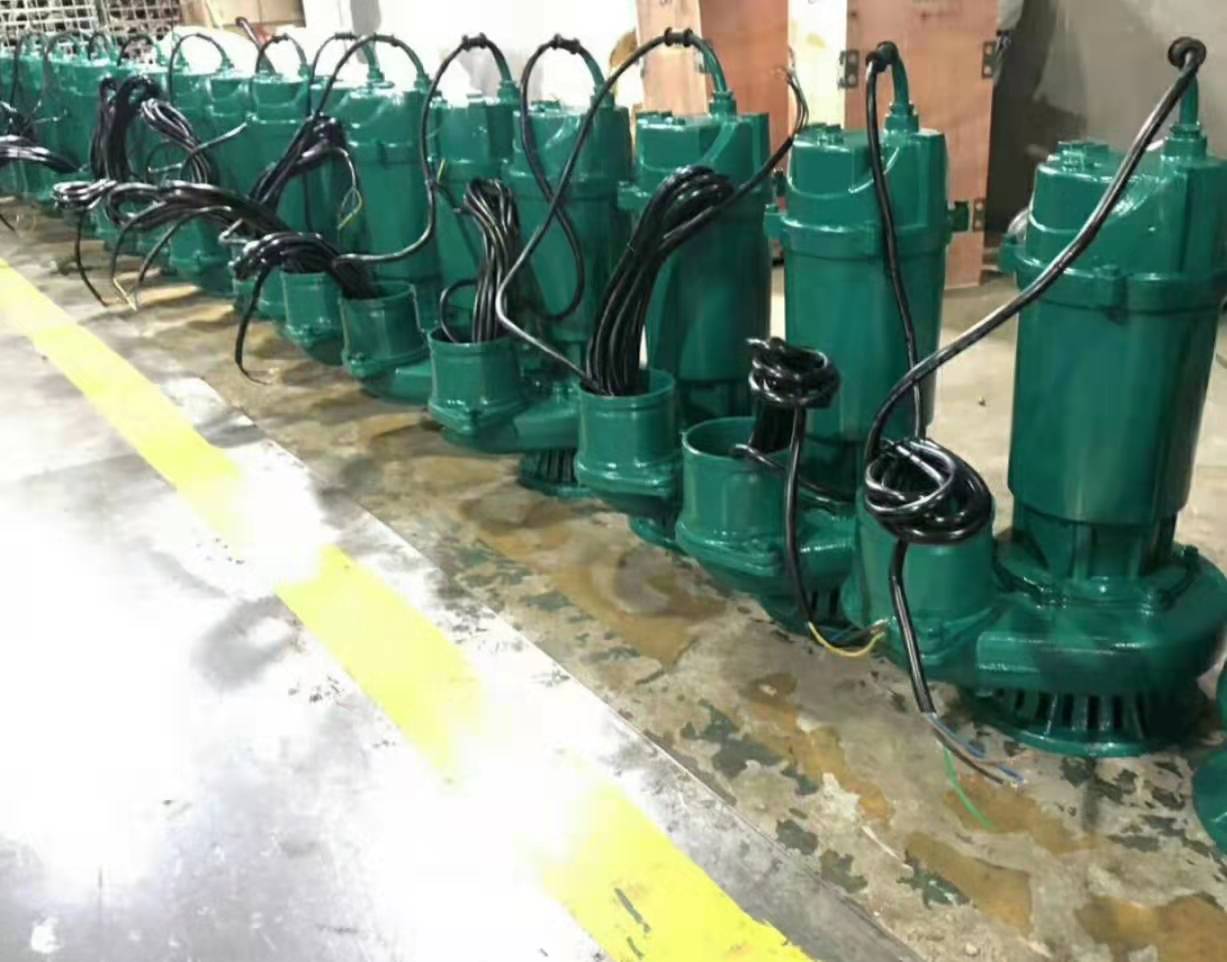

潛水泵
一、常用的兩種安裝方式
   潛污泵安裝條件簡單，流量覆蓋范圍較大，是水處理工程，特別是中小型項目中常用的提升設備之一。潛污泵常見的安裝方式主要有兩種：耦合式安裝和移動式安裝。
1、移動式安裝指泵出口管路直接通過軟管連接至水面上，潛污泵靠自重置于水池底部或通過鐵鏈等懸掛在起吊裝置上。移動式安裝無需耦合器和池底固定，便于移動，檢修時連管道一起起吊即可。同時由于安裝方式的原因，難以承擔大的力矩，只適用于小型的潛污泵。
2、耦合式安裝是通過耦合器將泵與管道相連，泵與出水管路脫離方便，水泵檢修時通過起吊裝置起吊即可。耦合式安裝適用于各種規格的潛污泵，是潛污泵常用的安裝方式，耦合器由設備廠家成套供貨。
二、安裝條件圖的解釋
   在選型確認后，潛污泵的廠家會提供安裝條件圖，設計人員需要能讀懂各尺寸和符號的意思。舉例說明如下：
1、低運行液位　　
功率11kW以上的泵可以選擇裝置電機冷卻系統對泵進行冷卻，若不選冷卻系統，就由泵送介質直接冷卻電機。兩種不同的冷卻方式對應的低液位不同，直接冷卻方式的需要液位高于帶冷卻系統的方式。
   在廠家提供的安裝條件圖中，用實心三角“▼”和空心三角“▽”來進行區分，其中“▼”表示帶冷卻系統，“▽”表示不帶冷卻系統。
   在上面案例的安裝條件圖中，帶冷卻系統時，有效低液位距離耦合裝置底部為570mm，不帶冷卻系統時，距離為785mm。即有冷卻系統時有效液位可以低出215mm。
2、電氣保護措施
   由于潛污泵為潛水運行，可能會出現漏水等情況而損壞水泵，需要進行預防。以某潛污泵廠家為例，采用的措施有：7.5kW以下的泵設有電機繞組過熱保護元件和漏水探頭。11kW及以上的泵設有電機繞組過熱保護元件、浮子開關、漏水探頭。30kW及以上的泵在電機上端蓋內增設漏水探頭等。其中過熱保護元件是置于電機定子繞組內，不正常運行狀況下，繞組穩定達到過熱保護原件的設定值時，通過電柜過熱保護裝置停止電機。
漏水探頭用作漏水檢測，電機側進水后通過電控柜報警并停機。浮子開關用作檢測電機側機械密封是否失效，電機腔是否進水，探測到進水后通過電控柜報警并停機。在潛污泵的電氣安裝中，需要根據選型條件及廠家反饋的電氣要求進行電控柜的設計，從而達到保護效果。
3、平面開孔與定位
  潛水泵耦合式安裝時，平面的開孔需考慮潛水泵的小安裝尺寸。案例中A向視圖表示了水泵的小安裝孔的大小尺寸，1000×700mm。
   在進行定位時，安裝導桿的池邊是基準線。這是因?yàn)闈撐郾玫木臀皇强颗c耦合裝置連接的導桿來完成的，導桿的位置由池邊確定。耦合器基座的螺栓進行定位時，也需以池邊為基準線進行。按上面案例，應先確定距離池邊253mm的螺栓孔位置，再通過螺栓孔的間距350mm來確定另外兩個螺栓孔的位置。
在圖紙中體現的重要的尺寸為：頂部平面開孔的位置與大小，以及底部的預埋地腳螺絲的位置與規格(一般采用預留孔進行后澆混凝土的設計)。頂部的導桿固定通常采用膨脹螺栓的方式完成。
