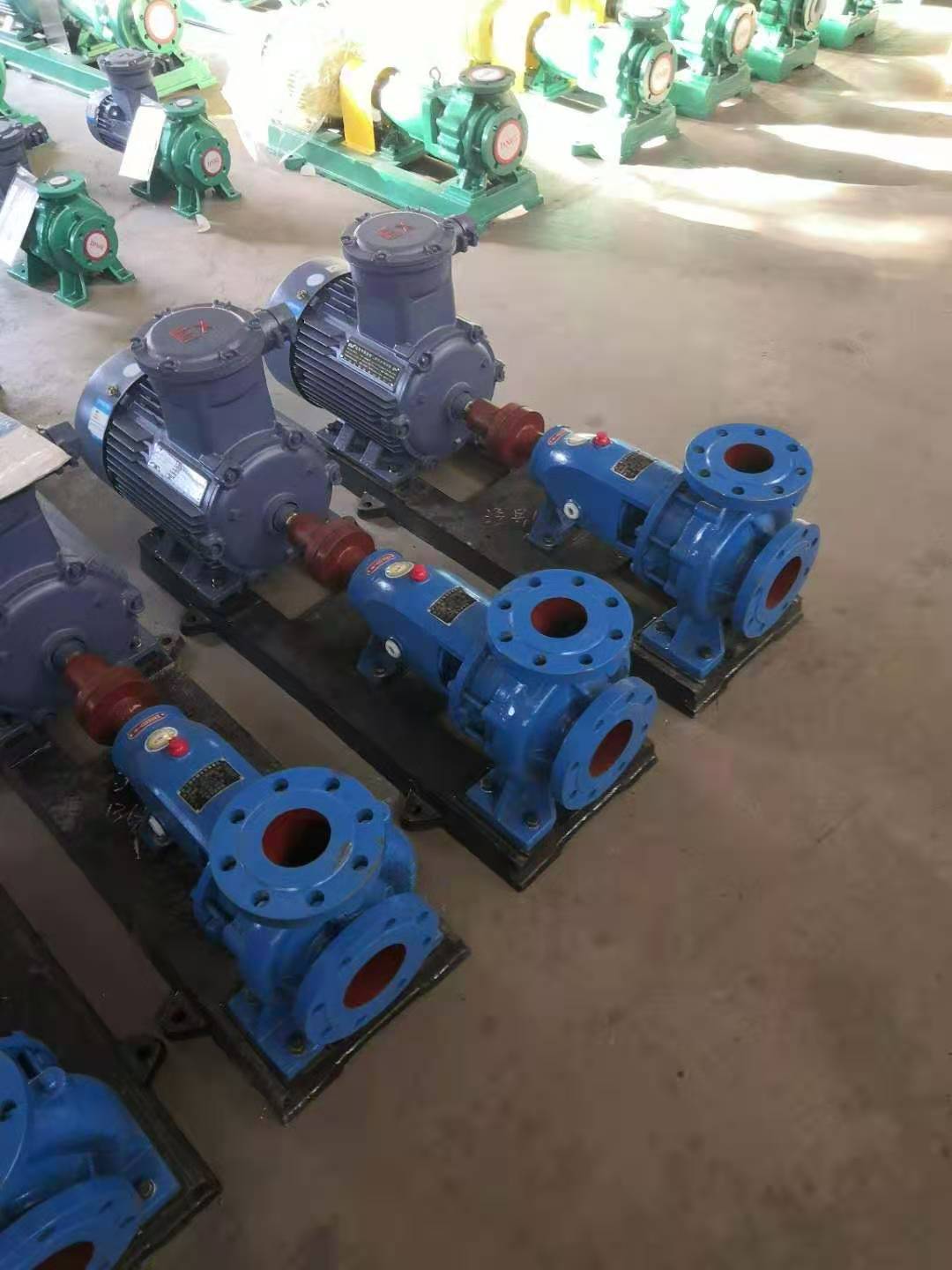

IS，IH型臥式單級單吸工業農用離心泵
發布時間：2024-05-14 10:45:22 發布人：水泵
IS，IH型臥式單級單吸工業農用離心泵系高效節能的產品，其適用范圍比SA、SH更加廣泛。采用標準規范設計，其系列化、標準化、通用化程度高，該型泵性能先進、運行平穩、安全可靠，在設計中采用新結構、新材質，可適用多種介質的輸送。
供輸送清水或物理化學性質類似于水的液體。廣泛用于城市給排水、電站、工業流程系統的取水、加壓、農田排灌及各種水利工程、石化工程。
吸入口在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電動機。從傳動方向看去，水泵為順時針?lè)较蛐D(zhuǎn)（根據用戶需要亦可改為逆時針?lè)较蛐D(zhuǎn)）。
主要零件有；泵體、泵蓋、葉輪、軸、密封環、軸套等。除軸的材料為優質碳鋼外，其余主零件由鑄鐵、鑄鋼、不銹鋼制成。
泵體與泵蓋構成葉輪的工作室，在進出法蘭上，裝有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，裝有放水的管螺紋孔。
經過靜平衡檢驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
軸承為向心球軸承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
密封環用以減少水泵壓力室的水漏回吸水室。
通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
軸封為軟密封（根據需要也可裝機密封）。為了防止空氣進入泵內和冷卻潤滑密封腔，在填料之間裝填料環，水泵工作時少量高壓水，通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。
材質說明
材料可為鑄鐵、球鐵、316不銹鋼、雙向鋼、哈氏合金、鈦合金及20號合金等材料。
