化工泵的布置方式及要求
發布時間：2022-10-06 10:40:50 發布人：化工泵
一、化工泵的布置方式
泵的布置方式有三種：露天布置、半露天布置和室內布置.
1、室內布置
在寒冷或多風沙地區可將泵布置在室內。如果工藝過程要求設備布置在室內時，其所屬的泵也應在室內布置。
2、露天布置
露天布置的泵，通常集中布置在管廊的下方惑側面，也可分散布置在被抽吸設備的附近。其優點是通風良好，操作和檢修方便；
3、半露天布置
半露天布置的泵適用于多雨地區，一般在管廊下方布置泵，在上方管道上部設雨棚?；?qū)⒈貌贾迷跇嫾艿南聦拥孛嫔?，以構架平臺作為雨棚。這些泵可根據與泵有關設計布置要求，將泵布置成單排、雙排或多排；
二、泵的布置具體要求
1、成排布置的泵應按防火要求、操作條件和物料特性分組布置；泵露天、半露天布置時；操作溫度等于或高于自燃點的可燃液體泵宜集中布置；與操作溫度低于自燃點的可燃液體泵之間應有不小于4.5m的防火間距；與液體烴泵之間應有不小于7.5m的防火間距；

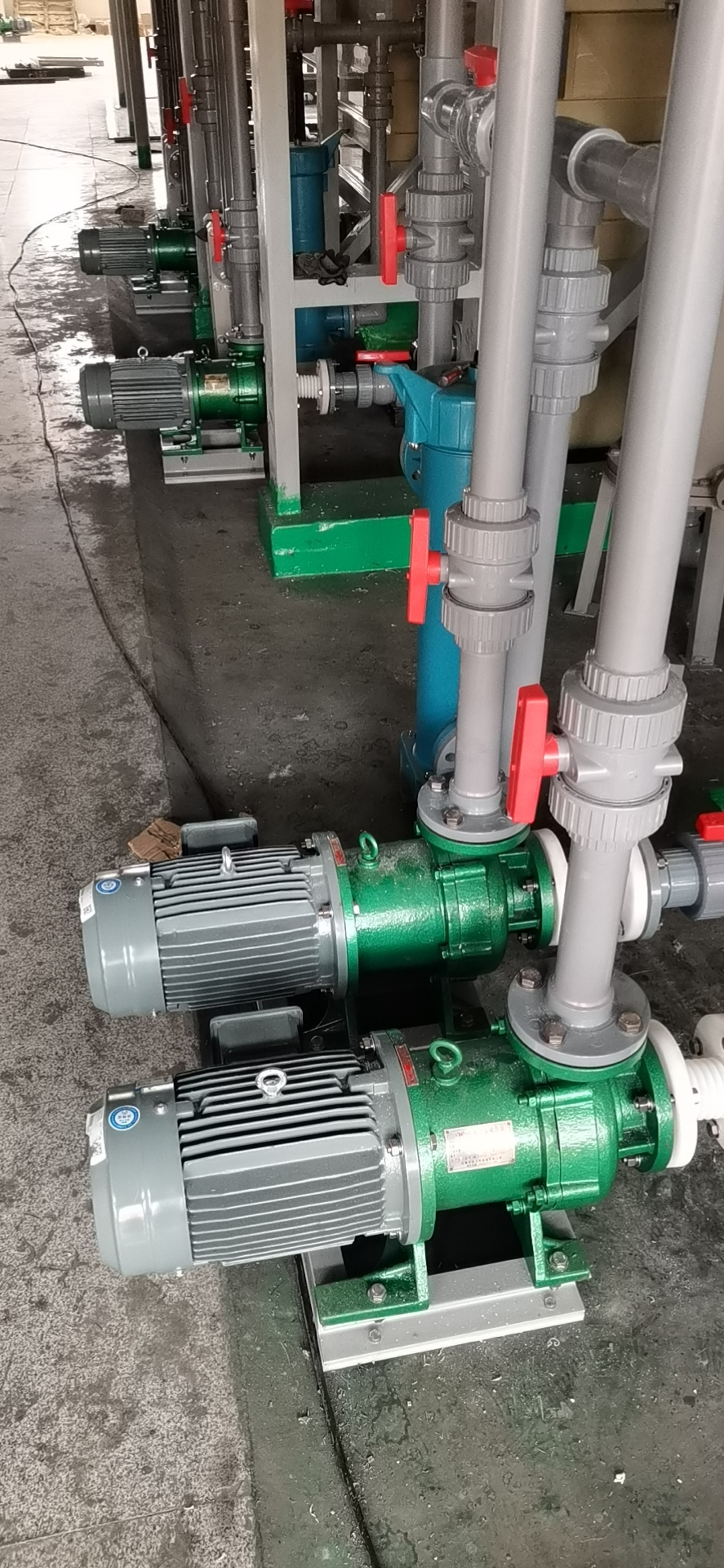

2、泵成排布置時，宜將泵端出、入口中心線對齊，或?qū)⒈枚嘶A邊線對齊；
3、泵雙排布置時，宜將兩排泵的動力端相對，在中間留出檢修通道；
4、泵布置在主管廊下方或外側時，泵區通道的小凈寬為2m，小凈高為3m，泵端前面操作通道的寬度，不應小于1m；5、泵布置在管廊下方或外側時，不論是單排或雙排，泵和驅動機的中心線宜與管廊走向垂直；
6、泵布置在室內時，兩排泵凈距不應小于2m。泵端或泵側與墻之間的凈距應滿足操作、檢修要求且不宜小于lm；
7、除安裝在聯合基礎上的小型泵外，兩臺泵之間的凈距不宜小于0.7m；
8、消防水泵房應設雙動力源；
9、公用備用泵宜布置在相應泵的中間位置；
10、泵的布置應考慮管道柔性設計要求。
11、泵的基礎面宜高出地面200mm。小不得小于100mm；在泵吸入口前安裝過濾器時，泵基礎高度應考慮過濾器能方便清洗和拆裝；
12、立式泵布置在主管廊下方或構架下方時，其上方應留出泵體安裝和檢修所需的空間；
13、輸送極度危害物質的泵房與其他泵房應分隔設置；
