三相四線制和三相五線制接線知識解讀
發布時間：2022-08-16 09:13:43 發布人：泵閥

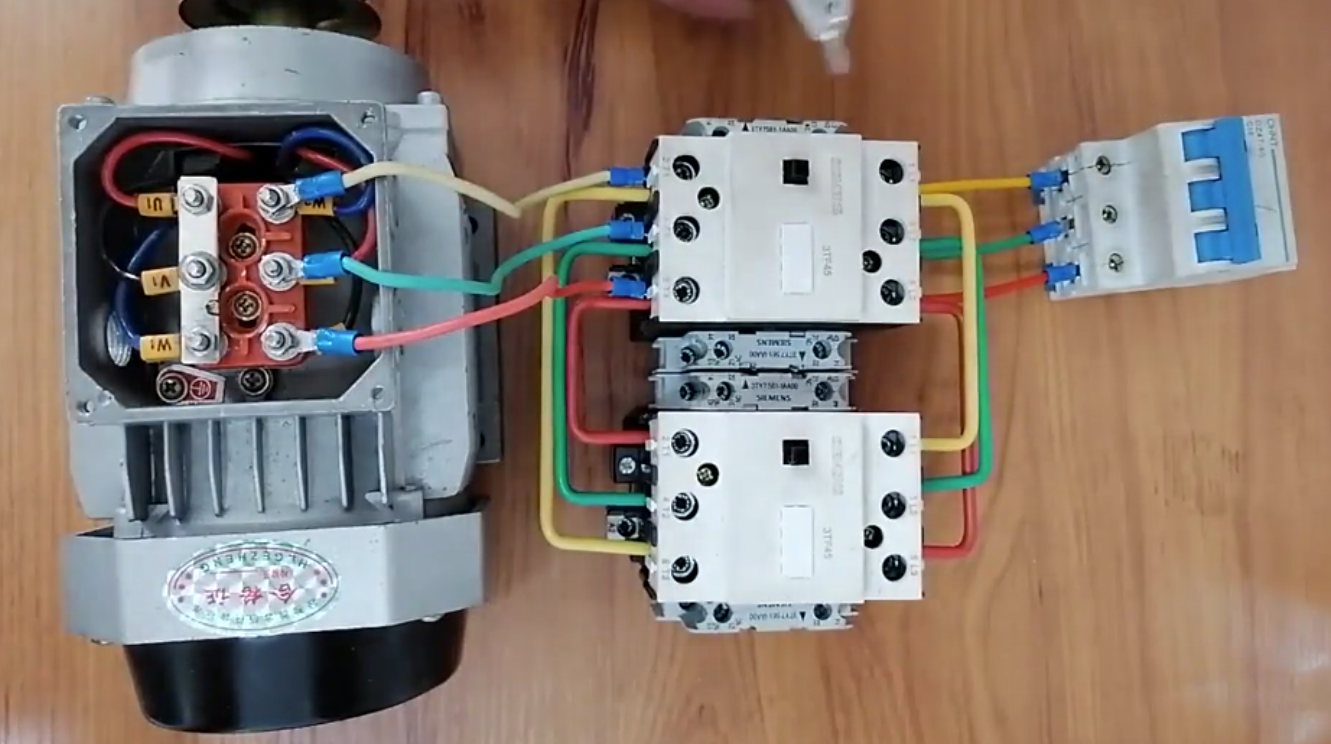

三相指L1---(A)相、L2---(B)相、L3---(C)相三相，
四線指通過正常工作電流的三根相線和一根N線(中性線)，或稱零線。不包括不通過正常工作電流的PE線（接地線）。
由于在三相四線制中有中線，而中線的作用在于保證負載上的各相電壓接近對稱，在負載不平衡時不致發生電壓升高或降低，若一相斷線，其他兩相的電壓不變。所以在低壓供電線路上采用三相四線制。
L1---(A)相、L2---(B)相、L3---(C)相，各相線之間的電壓稱為線電壓，線電壓為380伏。
L1---(A)相、L2---(B)相、L3---(C)相中的任一相與N線(中性線) 或稱零線間的電壓，稱為相電壓。相電壓為220伏。
三相五線制中五線指的是：三根相線加一根地線一根零線。三相五線制比三相四線制多一根地線，用于安全要求較高，設備要求統一接地的場所。三相五線制的學問就在于這兩根"零線"上,在比較精密電子儀器的電網中使用時,如果零線和接地線共用一根線的話,對于電路中的工作零點會有影響的,雖然理論上它們都是零電位點,如果偶爾有一個電涌脈沖沖擊到工作零線,而零線和地線卻沒有分開,比如這種脈沖卻是因?yàn)橄嗑€漏電引起的,再如有些電子電路中如果零點飄移現象嚴重的話那么電器外殼就可能會帶電,可能會損壞電氣元件的,甚至損壞電器,造成人身安全的危險.
零線和地線的根本差別在于一個構成工作回路,一個起保護作用叫做保護接地,一個回電網,一個回大地,在電子電路中這兩個概念是要區別開來的.
1、原理的區別：
零線（N）：主要應用于工作回路，零線所產生的電壓等于線阻乘以工作回路的電流。由于長距離的傳輸，零線產生的電壓就不可忽視，作為保護人身安全的措施就變得不可靠。
地線（PE）：不用于工作回路，只作為保護線。利用大地的絕對“0”電壓，當設備外殼發生漏電，電流會迅速流入大地，即使發生PE線有開路的情況，也會從附近的接地體流入大地。
2、結構的區別：
零線（N）：從變壓器中性點接地后引出主干線。
地線（PE）：從變壓器中性點接地后引出主干線，根據標準，每間隔20-30米重復接地。
居民用電（家庭用電）稱為單相供電。即以上所說的（A、B、C相）線其中的任一相和N線(中性線) 或稱零線的供電。電壓為220伏。也就是單相兩線的供電。
三相四線制的漏電保護器嚴格地講，在輸入端必須是按照規定四根線都接入，而輸出端可以是只接一相線一零線（單相）或兩相（比如電焊機的380V兩相）或三相（比如電動機）或三相四線都接（比如電機加照明）。如果零線不經漏電保護器而直接和用電設備連接，那從相線出來的電流（指單相）在“回路”到電源時就不經過漏電保護器了，此時漏電保護器就檢測到這個電流（相當于漏電流），所以就引起漏電保護器跳閘。還有當三相電路中由于負載不平衡而引起中性點不是零電位，導致零線有電流，所以零線不經過保護器的話也會引起跳閘。但是不管接什么設備，輸出端的零線都不得接地，否則將無法正常供電，如需對設備接保護接地線必須從設備外殼直接接線至大地。三相四線制用漏電保護器一定用四極的.如果用三極的,在三相負載不平衡時由于沒有零線電流的返回，漏電保護器就判斷線路是在漏電,所以一合閘就會跳閘.
三相四線制系統中,讓三相導線與零線一起穿過一個零序C.T，接地短路或人身觸電時,利用KCL原理,iA+ iB+ iC+ iN= id≠0而構成剩余電流保護。
