化工水泵管道過濾器
發布時間：2021-10-14 09:10:21 發布人：化工水泵
過濾器在化工水泵及管道中使用較多，對于過濾器的種類和形式有哪些呢？

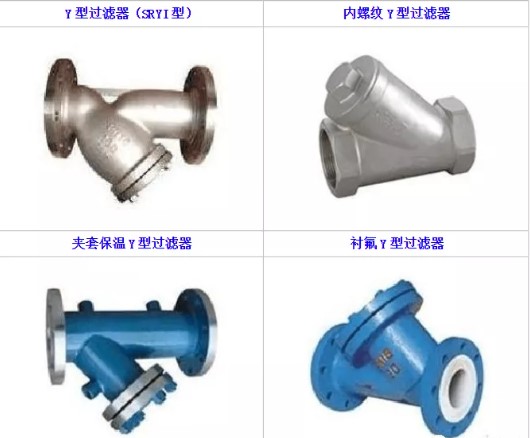

一、Y型過濾器
1、Y型過濾器屬于管道粗過濾器，可用于液體、氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
2、安裝與維護：
（1）Y型過濾器可以水平安裝，也可以垂直安裝，進出口方向與閥體上的箭頭方向應保持一致。
（2）過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質
（3）清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
（4）如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
二、反沖洗過濾器
1、反沖洗過濾器運行管理方便，過濾速度高，沖洗簡單可靠，反沖洗能力強、不需動力、節能。沖洗排污可在全流量下正常工作，既保持系統高的流量，又具有很低的壓力降（小于0.05-0.1m水柱）避免了由于流速低面造成的表面污漬。在安裝過程中不需高旁通管理，減少了旁路三個閥門的投資及安裝費用，直接安裝在管網上，不需任何支撐結構，節省空間。不需拆卸排污，降低了勞動強度，避免了調試和維修過程中的拆卸和排污、省工、省力、省時。
2、工作原理：
（1）反沖洗過濾器工作過濾
正常工作時，水流轉向閥為開啟狀需處理的水通過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。
（2）反沖洗過濾器-沖洗排污
正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小粒顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，在水流的作用下將粘在過濾器收集段的部分的雜質沖洗直到排出水清澈為止。再關閉排污口上的過濾器進入正常工作狀態。
（3）反沖洗過濾器-反沖洗排污
反沖洗時，水流轉向閥為關閉狀態,排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流速增大，反洗效果好。
3、安裝與維護：
（1）直接安裝在產品管道上，不需任何支撐結構，一般靠近被保護的設備前。
（2）沖洗可分兩階段進行。一是清洗排污階段，打開排污閥約30秒的時間，根據管內雜質情況定，讓雜質從排污口排出；二是反沖洗階段,排污閥仍打開，開啟水流轉向閥約30秒，將粘附在過濾網上的留物反沖洗排出。
（3）該設備無易損件，只定期根據水質進行排污即可。
三、籃式過濾器
1、籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。
2、安裝與維護：
（1）籃式過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致。
（2）過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質。
（3）清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
（4）如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
四、T型過濾器
1、T型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
T型過濾器分為直流式和折流式，折流式T型過濾器一般安裝于管道直角處，具有占地小、清洗方便，節省費用等特點。
2、安裝與維護：
（1）T型過濾器安裝時，進出口方向與閥體上的箭頭方向應保持一致。
（2）過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質。
（3）清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
（4）如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
五、消氣過濾器
1、消氣過濾器是流量計的附屬設備，它具有消氣、過濾液體中固體雜質的作用，從而保證流量計的計量精度，延長流量計的使用壽命。含有氣體的液體從進口流經消氣過濾器，含有氣體的液體碰到阻尼筒。液體中的夾雜的氣體上升到消氣過濾器的殼體內，隨著氣體量油的增加，消氣過濾器的殼體內的氣量升高，液面受壓下降，浮球隨之下沉，將閥門打開。集結在殼體內的氣體通過閥門排放出去，氣體排放一定量后，消氣過濾器內氣壓下降，浮球隨之上升并帶動連接關閉閥門，同時管道中的雜質由過濾網過濾，干凈的液體流向流量計。反此反復，液體中的雜質、氣體不斷被過濾、排出，保證流量計長期安全精確的計量。
2、安裝與維護：
（1）消氣過濾器應立式安裝在流量計前，流體方向與殼體上的箭頭方向一致。
（2）使用前應把排氣閥先打開，保證流體中的空氣在進入流量計之前能夠順利排出。
（3）過濾器應要定期清洗，以減少壓力損失和保證過濾效果。
（4）在排氣過濾如有油氣沫少量噴出是正?，F(xiàn)象，以噴出油氣沫影響周邊環境時，可用一根軟管接到排氣閥出口，把油氣沫導入接油筒內。
（5）如有大量的油噴出屬于不正?，F(xiàn)象，須把消氣過濾器排氣關閉，關閉上下游的閥門，折開消氣過濾器進行檢修。
