位置：  首頁 > 泵閥資訊 > 泵閥百科

泵設備配管問題要求

發布時間：2021-03-12 10:25:26         發布人：泵
　　水泵機組安裝完成后，就可進行水泵管道的安裝。水泵管道的安裝前必須檢查管子和附件的好壞、數量、質量、規格等是否符合設計、施工和安裝要求，法蘭盤是否對孔，螺絲等是否齊全，偏心管和正心管是否垂直正確。對于混凝土管、鑄鐵管及其附件，應做水壓試驗，有滲漏現象的不能應用。水泵管道安裝時分別從水泵進口和水泵出口開始，按設計要求逐次向外安裝。
泵設備
一、泵管道的安裝要求
1、管道坡度、坡向符合要求
　　管道連接不能用強力對口或加熱管道、加偏墊等方法來消除管道接口的空隙、偏差、錯口等缺陷。
2、管道必須支承和固定
　　管道不宜直接鋪設在地面上，必須支承在支墩和鎮墩上，臥式離心泵進、出口的管道及閥件必須設置支承。
3、應在泵房與進水池處設柔性接頭
　　為了避免泵房與進水池發生不均勻沉陷，使管道遭受破壞，應分別設置柔性接頭（用橡膠或塑料制成）或剛性接頭（用鋼材制成）。管道與墻體間的縫隙必須進行防滲處理。
4、管道嚴格密封
　　各種管道離心泵的進水管道不能漏氣，出水管道不能漏水。
5、安裝位置正確
　　應嚴格按照設計軸線位置安裝，不得隨意更改管道位置。
6、進水管道不能有存氣的地方
　　自吸式離心泵進水管道水平段應有一定坡度，沿水流方向管道逐漸上升，保證空氣能順利排出；偏心漸縮管的平面在上，斜面在下，水泵進口應避免直接與彎頭相連接，兩者之間應加裝一段直管。
7、剛性連接的長出水管道上應設伸縮節
　　在剛性連接的長出水管道上．為避免管道內產生較大溫度應力，應設置伸縮節以保證管道的自由伸縮，伸縮節應與管道同心，伸縮量應滿足設計要求。

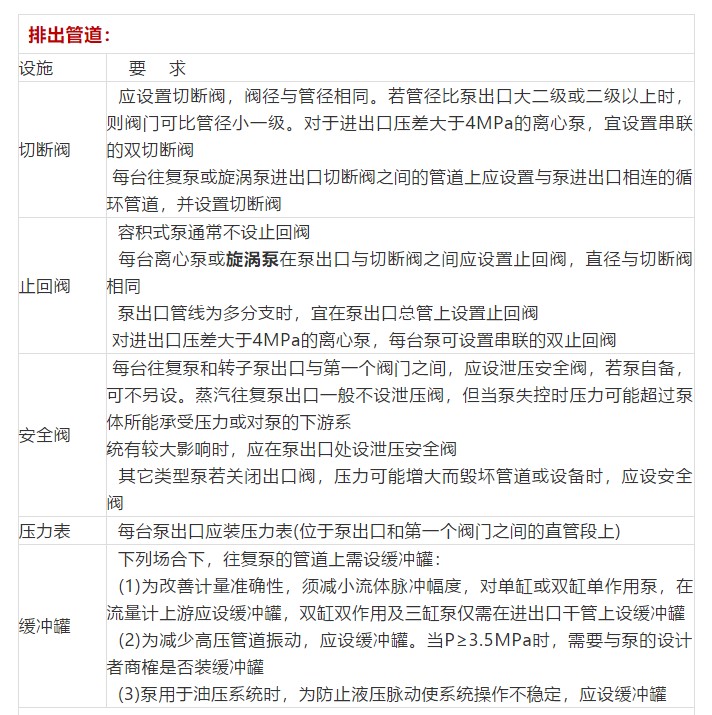

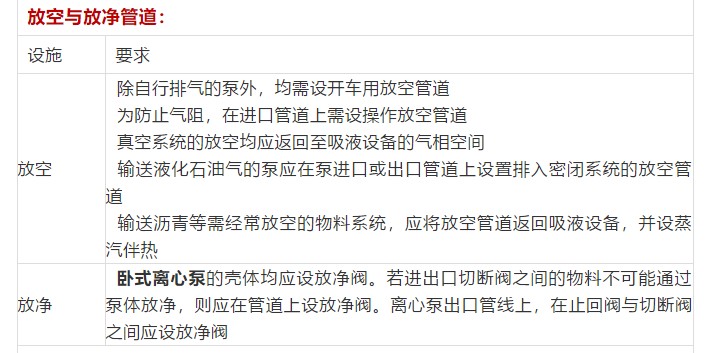

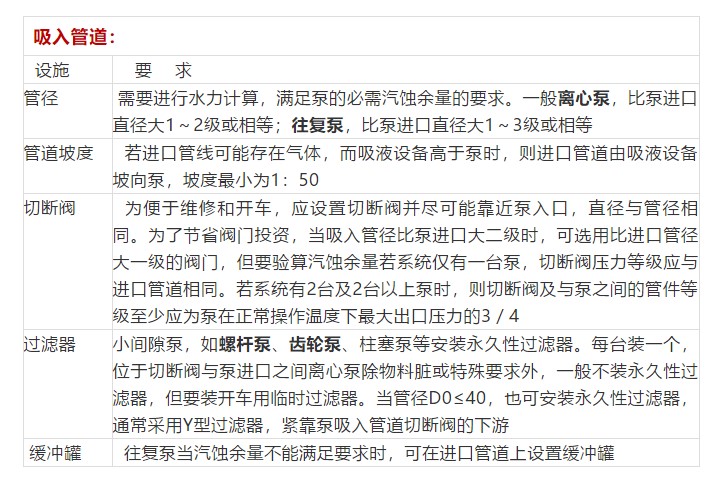

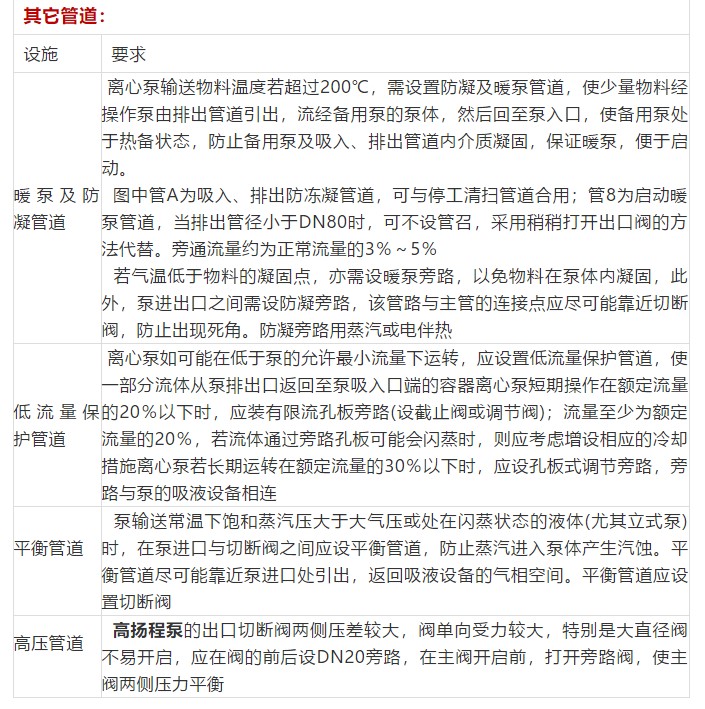

二、泵設備典型配管




三、泵設備配管的要點及注意事項
       為了避免管道、閥門的重量及管道熱應力所產生的力和力矩超過泵進出口的大允許外載荷，在泵的吸入和排出管道上須設置管架。泵管口允許大載荷應由泵制造廠提供。
       垂直進口或垂直出口的泵，為了減少對泵管口的作用力，管口上方管線需設管架，其平面位置要盡量靠近出管口，可以利用管廊縱梁支吊管線，所以常把泵布置在管廊下。
       為了提高泵的吸入性能，泵吸入管路應盡可能縮短，盡量少拐彎(彎頭最好用大曲率半徑)，以減少管道阻力損失。為防止泵產生汽蝕，泵吸入管路應盡可能避免積聚氣體的囊形部位，不能避免時，應在囊形部位設DN 15或DN 20的排氣閥。當泵的吸入管為垂直方向時，吸入管上若配置異徑管，則應配置偏心異徑管，以免形成氣囊。
      輸送密度小于650k9／m3的液體，如液化石油氣、液氨等，泵的吸入管道應有1／10-1／100的坡度坡向泵，使氣化產生的氣體返回吸入罐內，以避免泵產生汽蝕。
四、單吸泵的進口處，好配置一段約3倍進口直徑的直管。
     對于雙吸入泵，為了避免雙向吸入水平離心泵的汽蝕，雙吸入管要對稱布置，以保證兩邊流量分配均勻。表示垂直管道通過彎頭與泵進口管嘴直接連接，但泵的軸線一定要垂直于彎頭所在的平面。此時，進El配管要求盡量短，彎頭接異徑管，再接進口法蘭。在其它條件下，泵進口前應有不小于3倍管徑的直管段。
    泵出口的切斷閥和止回閥之間用泄液閥放凈。管徑大于DN50時，也可在止回閥的閥蓋上開孔裝放凈閥。同規格泵的進出El閥門盡量采用同一標高。
     非金屬泵的進出口管線上閥門的重量決不可壓在泵體上，應設置管架，防止壓壞泵體與開關閥門時扭動閥門前后的管線。
     蒸汽往復泵的排汽管線應少拐彎，在可能積聚冷凝水的部位設排放管，放空量大的還要裝設消音器。乏汽應考慮回收利用或排至戶外適宜地點。進汽管線應在進汽閥前設冷凝水排放管，防止水擊汽缸。
    蒸汽往復泵在運行中一般有較大的振動，與泵連接的管線應很好地固定。
    當泵出口中心線和管廊柱子中心線間距離大于0．6m時，出口管線上的旋啟式止回閥應放在水平位置，此時不允許在閥蓋上裝放凈閥。當管線架在泵和電動機的上方時，為不影響起重設備吊裝，管線要有足夠的高度。輸送腐蝕性液體的管線不宜布置在原動設備的上方。
    管廊下部管線的管底至地坪的凈距不應小于4m，以滿足檢修要求。
