離心泵吸入口管道如何合理設計
發布時間：2025-01-03 08:46:26 發布人：泵閥
在工作過程中，經常會遇見買方/用戶詢問這樣的問題：離心泵入口管道布置有無直管段長度要求？如果有，則有何依據？是否包含過渡段長度？
現根據國內外不同手冊/標準/規范中提供的成熟的工程實踐、部分結合作者實際工作應用經驗，就如何合理設計離心泵吸入口管道給出總結及建議，希望有助于避免工程應用中因吸入口設計不合理而造成泵組不正常的運行。
相信很多離心泵制造商都遇到過這種情況：工況相同或相似，同一規格型號的泵運行一直良好，性能、振動和噪音也很正常，但卻在極個別項目中出現了嚴重的問題：泵不僅出力不足，而且振動、噪音嚴重超標。原因何在？

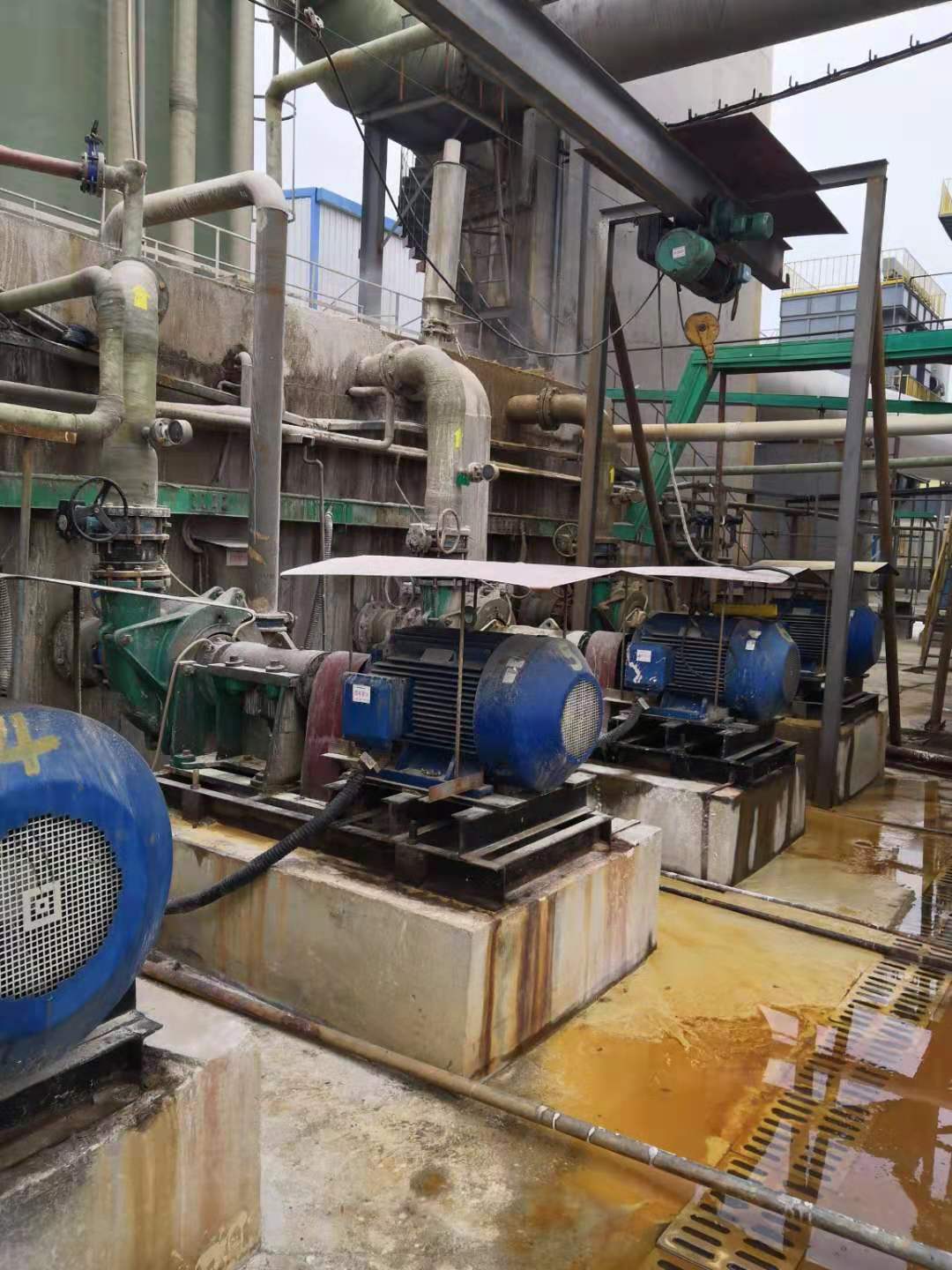

一臺離心泵要想在（系統）流程中發揮出狀態，除了本身的設計制造品質以外，還與外部條件因素密切相關。這里的外部條件因素主要包括：基礎設計及施工、接管載荷及熱膨脹值、泵進/出口管道的布置及支撐、吸入口管道的設計及直管段長度等。其中，常見的對離心泵性能會產生不利影響的主要因素為吸入口管道的設計及直管段的長度。吸入管道的正確設計是決定輸送到泵的液體均勻性的關鍵。不穩定的液流會導致泵性能的下降，并可能由于振動和汽蝕而縮短泵的使用壽命。
1 不同手冊/標準/規范對離心泵吸入管道設計要求
在很多工程應用中，管道系統的設計和安裝往往并不受到人們的重視，但必須遵循一些基本的工程實踐經驗。不合理的入口管道的設計和布置，可能會帶來一系列的問題：
1）泵出力不足（流量減少、揚程和效率下降）。
2）運行期間噪音較大。
3）泵組振動超標。
4）軸承和機械密封過早失效。
5）泵其它零件過早磨損和失效，如耐磨環。
6）葉輪和泵殼發生汽蝕損害。
7）接口法蘭處發生泄漏。
除直管段長度的要求沒有統一標準以外，對于離心泵入口管道的設計，不同手冊/標準/規范的要求大同小異。
1）管道（布置）應盡量“步步高”或“步步低”不出現或少出現氣袋和液袋，盡量避免死區。
2）對輸送含有固體顆粒的管道，為避免顆粒沉降堵塞管道，泵的分支管可采用大坡度或45°角連接。
3）對于側向吸入的泵，當液體進入泵管嘴時，如有偏流、渦流，則會破壞液體在葉輪內的流動平衡，影響泵的揚程和軸功率，同時由于液體進入葉輪的角度與設計要求不同，會出現氣阻，造成振動和噪聲，因而使泵的性能變劣、壽命縮短。為防止這種現象的發生，側面吸入的離心泵入口和第1個管件之間要有一段長度大于3倍管徑的直管段，然后才能連接彎頭。
4）對于雙吸離心泵，為使泵軸兩側推力相等、葉輪平衡，吸入管道應有一段直管段。當吸入管道與泵軸平行，在同一平面與泵連接時，泵吸入口法蘭前方應有7DN以上的直管段，以防止由彎頭引起介質偏流，從而降低泵效率和損傷葉輪；當吸入管道與泵軸成直角和泵吸入嘴相接時，直管段可包括彎頭（半徑），也可把大小頭（過渡段）和切斷閥視作直管。若安裝直管段確有困難時，應在泵管嘴附近安裝整流管或加導流板以防止偏流和渦流。
要求：
1）泵吸入管道在滿足熱應力的前提下應盡量短、少拐彎，在任何情況下入口管道不允許有“氣袋”。
2）雙吸入泵的吸入口應設一段不小于3倍管徑長的直管段，對大型泵應有7倍管徑以上的直管段，以使液體平穩入泵，避免產生偏流和旋轉流，引起泵振動和產生噪音。
3）當雙吸入泵的配管為上吸入時，不必考慮吸入口上所要求的直管段。垂直管道可以通過彎頭和異徑管與吸入管口直接相連……
《壓縮機、風機、泵安裝工程施工及驗收規范》規定：
1）吸入管路的直徑不應小于泵的入口直徑。
2）當采用變徑管時，變徑管的長度不應小于管徑差的5倍~7倍。
3）吸入管道的安裝不得有空氣團存在。
4）泵入口前的直管段長度不應小于入口直徑的3倍。
規定：
泵入口管道在進口法蘭與第一只彎管、三通、閥門、減壓器、永久性過濾器或其它足以影響入口介質流態穩定的設備之間應有一直管段，典型的直管段長度為5倍管徑。
防止出現帶有空氣的自由表面渦流的措施 ：
1）改善流動狀態，以避免流體出現旋轉或速度梯度增大（適當?shù)墓芸趯挾扰c深度相結合，將大入口流速限制在0.5 m/s，又窄又長的流道，足以將液流均勻地引向泵[6]）。
2）提高淹沒深度。
3）通過生鐵塊來達到防止出現空氣渦流的吸入水位。
4）在防止空氣渦流產生的水位區域內安裝防止渦流產生的導流片。
提高淹沒深度，可以避免入口液流產生渦流，ANSI/HI 9.8對此進行了相應定義。為了防止產生強烈的渦流而需要的小淹沒深度S，部分是基于無量綱流動參數定義為：
其中，F(xiàn)D = 弗勞德數，無量綱；
V = 基于D的吸入口流速 = 流量/面積；
D = 進水喇叭或管子入口外徑；
g = 重力加速度
V、D和g必須使用一致的單位，以便FD為無量綱。小淹沒S應根據（Hecker, G.E., 1987）：
這里，S的單位與D的單位一樣。
以泵進水喇叭直徑D的倍數來確定液槽的尺寸是合適的?；?ldquo;D”的尺寸確定了液壓邊界的幾何相似性和流動模式的動態相似性。不同的泵型和制造商，喇叭口處的流速有一些變化。
防止出現水下渦流的措施 [5]：
1）改善流動狀態，以避免流體出現旋轉或速度梯度增大。
2）使用帶導流片的導水錐。
3）通過肋筋或類似管件對近管壁處的流體流動施加影響。
如果多臺泵安裝在一個單一的吸入結構中，那么在每臺泵之間設置一分隔墻會產生比開放式水池中更好的流動條件。如果不使用分隔墻，則會出現不利的流動模式。對于設計流量大于315 l/s 的泵，需要在泵之間設置分隔墻。對于設計流量小于等于315 l/s 的泵，泵之間不需要分隔墻，小泵間距應為2D [6]。
4 管道布置時避免出現氣囊
氣囊的存在，不僅可能直接影響到泵的性能（出力不足，甚至不出液），而且還可能會引起氣蝕。為了避免管道布置時出現氣囊。
