AA片在线观看视频在线播放_天堂网www在线资源网_啊灬啊别停灬用力啊爷男男_唱歌的大姐姐也想做_中国精学生妹品射精久久_884aa四虎影成人精品一区_女人与牲囗牲交视频免费_一区二区三区四区产品乱码芒果_狠狠色噜噜狠狠亚洲AV

歡迎來到安徽皖金化工泵閥
氟塑料離心泵聯(lián)系電話
皖金新聞資訊
泵閥產(chǎn)品推薦
聯(lián)系皖金
皖金化工泵閥
  • 地址:安徽省涇縣經(jīng)濟(jì)開發(fā)區(qū)
  • 公司電話:0563-5511202
  • 傳      真:0563-5512230
  • 網(wǎng)      址:www.szlhzs8.com
  • 郵      箱:[email protected]
欄目熱門點(diǎn)擊
位置:  首頁 > 泵閥資訊 > 泵閥百科

離心泵葉輪的修復(fù)方法

發(fā)布時(shí)間:2023-06-27 09:25:27         發(fā)布人:離心泵
   離心泵由于受泥沙,水流的沖刷,介質(zhì)的腐蝕,水泵葉輪會逐漸磨損、腐蝕。葉片表面常形成溝槽或條痕,或受空蝕破壞,葉片出現(xiàn)蜂窩狀的孔洞,甚至穿孔。如果葉片鑄造時(shí)就帶有氣孔、砂眼或夾渣,運(yùn)行后表面容易出現(xiàn)氣孔,甚至裂縫。
   水泵葉輪的修復(fù)有多種方法,葉輪汽蝕修補(bǔ)的方法較多,如采用ARC高分子復(fù)合材料涂護(hù)、粉末噴涂(焊)、環(huán)氧樹脂涂護(hù)以及橡膠、尼龍復(fù)合材料修補(bǔ)等,還有采用不銹鋼鑲嵌、堆焊等。采用環(huán)氧樹脂高分子材料涂護(hù)具有施工方法簡單、價(jià)格低廉等優(yōu)點(diǎn),而且效果好。

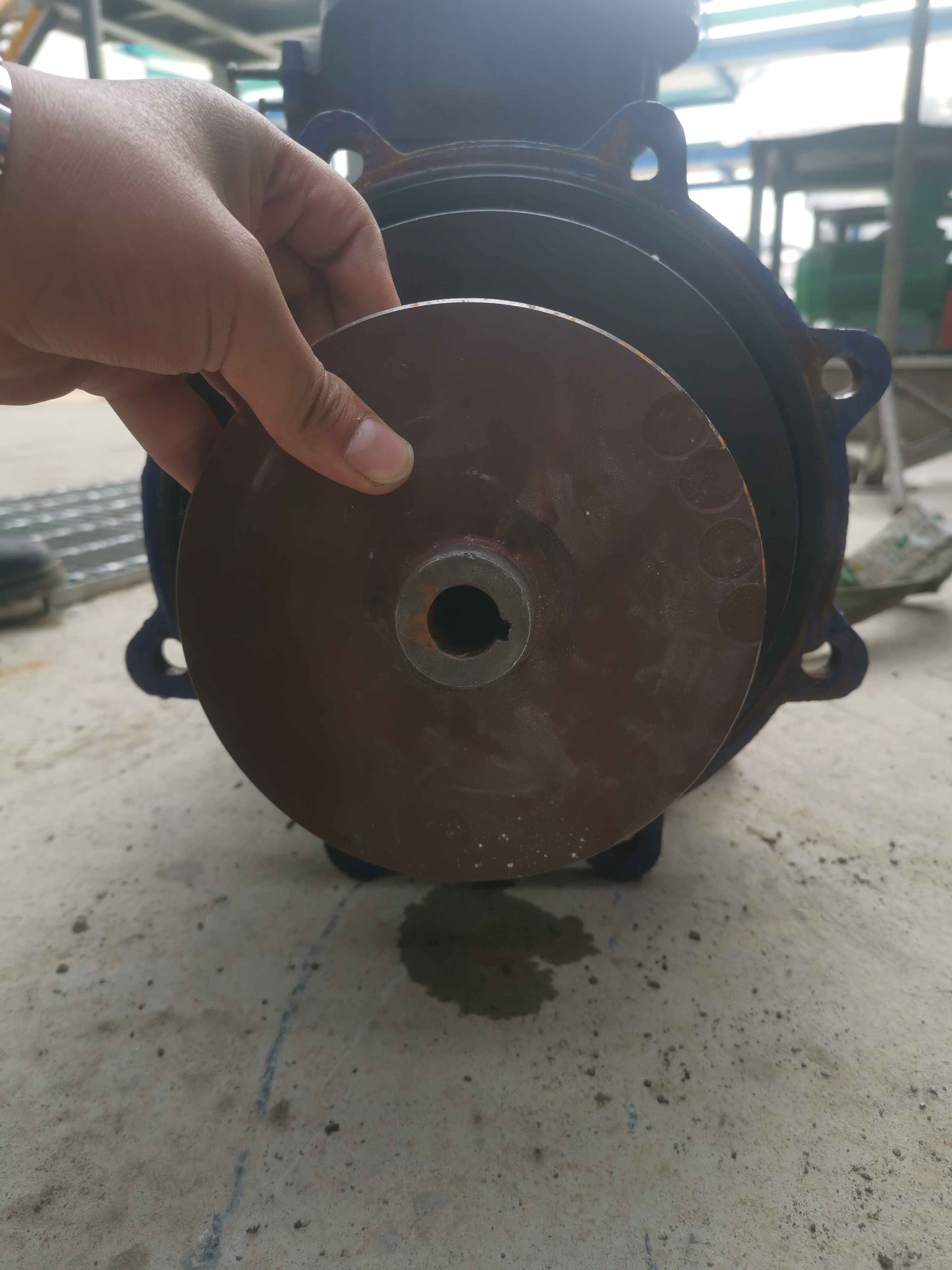

葉輪
    通過優(yōu)化配比,有針對性地調(diào)整材料的性能指標(biāo),顯示出高強(qiáng)度的粘接力和吸收沖擊能量的韌性,具有很高的抗汽蝕、磨蝕破壞的強(qiáng)度和硬度。
常見修復(fù)方法:
1、銅絲修補(bǔ)法
     對于針孔狀的汽蝕,只要其孔洞沒有連接成片,可用紫銅絲打人針孔,用銼刀銼光即可。處理前要先用磨光機(jī)清除葉片表面鐵銹、污物,然后用氧一乙炔焰吹除氣孔內(nèi)雜物,再向孔內(nèi)填充適當(dāng)粗細(xì)的紫銅絲,同時(shí)用尖手錘敲擊,將紫銅絲擠壓、擠實(shí)到孔中,后用銼刀銼平。
2、氣焊修補(bǔ)法
      將葉輪放在炭火上加熱到400-500℃,在補(bǔ)焊處掛錫,再用氧一乙炔焰把黃銅絲熔到需要修復(fù)的溝槽或孔洞中,焊完后移去炭火,用石棉板覆蓋保溫,讓葉片緩慢冷卻,以免產(chǎn)生裂紋。焊補(bǔ)后用銼刀按原有輪廓線進(jìn)行加工修整。
3、速成鋼修補(bǔ)法
      速成鋼是一種固化前為膠泥狀的粘接修補(bǔ)劑,固化后的強(qiáng)度高、硬度高、不收縮、不銹蝕,適合對鋼、鐵等金屬材質(zhì)出現(xiàn)的氣孔、裂紋、砂眼等處填充與修補(bǔ),具有較強(qiáng)的黏合效果。修補(bǔ)前,將擬修補(bǔ)處周圍的浮銹、污物等清理干凈,并粗糙化。
    取出速成鋼塑料管中的膠體,將膠體內(nèi)芯與外皮兩種不同顏色的材料用手快速充分揉和成一色(約1~2min),達(dá)到發(fā)熱柔軟為好。在速成鋼膠體要凝固前,用力粘牢到修補(bǔ)處,并隨膠體固化過程用力(手或工具)多次壓實(shí),增強(qiáng)膠與葉片的附著力。速成鋼硬化后,用銼刀銼平。
4、堆焊修補(bǔ)法
    堆焊前,用砂輪機(jī)打磨空蝕部位,清理表面的鐵銹、雜物,直至露出光亮的金屬本體,以使堆焊層和葉片結(jié)合更加牢固。清理后,將葉輪放入炭火中進(jìn)行預(yù)熱。采用和葉片材質(zhì)相同的焊條或不銹鋼焊條,要不脫皮、不破損,保持干燥,去除水分,以免堆焊中產(chǎn)生氣孔。
     堆焊時(shí),要采取往返焊,也可采取分層交叉壓焊,每次堆焊量要少,防止葉片受熱集中,產(chǎn)生應(yīng)力變形。補(bǔ)焊后,用磨光機(jī)對葉片進(jìn)行修整。修復(fù)后的葉輪,必須進(jìn)行靜平衡試驗(yàn)。以免葉輪高速轉(zhuǎn)動時(shí),由于附加重量的不平衡而產(chǎn)生離心力使水泵發(fā)生振動。
5、環(huán)氧樹脂修補(bǔ)法
    按配合比、順序取適量環(huán)氧樹脂、乙二胺、鄰苯二甲酸二丁酯、丙酮放在玻璃器皿中混合、拌勻。攪拌時(shí)注意膠黏劑的黏稠度,適量添加丙酮用量。配制好的環(huán)氧樹脂好在20-30min內(nèi)用完。用羊毛刷蘸取環(huán)氧樹脂,刷涂葉片表面砂眼、氣孔處,刷涂時(shí)用尖錐輕輕擠出砂眼、氣孔中間的氣泡,盡量涂勻涂實(shí),同時(shí)用刮板輕輕刮平壓實(shí)。
    待環(huán)氧樹脂1-2h固化后,再刷涂2~3遍。后一遍涂刷時(shí),務(wù)必使葉片表面光滑平順。涂刷結(jié)束后,葉輪放在20-30℃及相對濕度較低的環(huán)境下,慢慢養(yǎng)護(hù)48h。待環(huán)氧樹脂完全固化后,用銼刀或磨光機(jī)對葉輪輪廓線以及面層上的凸起進(jìn)行修整。
皖金推薦產(chǎn)品
  • CQB-FJ氟塑料磁力泵

    氟塑料磁力泵又稱其為氟塑料磁力離心泵、襯四氟磁力泵、氟塑料磁力驅(qū)動泵、耐腐蝕磁力化工泵,CQB-FJ襯氟磁力泵是我公司氟塑料磁力泵中的全新升級款型。氟塑料磁力泵另有:CQB-

  • UHB-ZK耐腐耐磨砂漿泵

    UHB-ZK耐腐耐磨砂漿泵采用半開式葉輪,屬于單級單吸懸臂式離心泵。過流部件全部采用超高分子量聚乙烯襯里制造。適用于清液的抽取也適用與漿料的輸送。

  • IHF-J氟塑料離心泵

    ?IHF-J氟塑料離心泵又稱其為塑料合金離心泵、襯氟離心泵、耐腐蝕離心泵,IHF氟塑料離心泵長支架型和短支架型。氟塑料離心泵另有:IHF-D短支架型、FSB-J長支架型、FSB-D短支架型、GDF立式管道離心泵、FZB氟塑料自吸泵。? ?
